Газопоршневая электростанция Барнаултрансмаш МТП-315/400

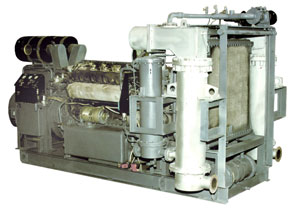

Газопоршневая электростанция МТП-315/400

Газопоршневая электростанция (мини-ТЭЦ) МТП-315/400 — это изделие, состоящее из газопоршневого электроагрегата АП-315 и двух утилизационных блоков. Для нагрева теплоносителя в утилизационных блоках используется охлаждающая жидкость и выхлопные газы электроагрегатов. Регулирование тепловой мощности происходит автоматически в зависимости от мощности вырабатываемой электрической энергии в соответствии с определенным графиком. Мини-ТЭЦ может комплектоваться электроагрегатом, автоматизированным по 1-й степени.

Описание

Мини-ТЭЦ МТП-315/400 - это стационарный источник переменного 3-х фазного тока и тепловой энергии. Используется в качестве основного и резервного источника указанной энергии.

Указанная мини-ТЭЦ выпускается на базе автоматизированного газопоршневого электроагрегата типа АП315С. В качестве первичного двигателя используется газопоршневой двигатель 1Г12-520, работающий на газообразном топливе с внешним смесеобразованием, электрическим (искровым) зажиганием. Основным топливом для двигателя является магистральный природный газ, отвечающий требованиям ГОСТ 5542-87. Любой применяемый газ должен иметь октановое число по моторному методу не менее 100 по ГОСТ 27577 и подаваться в двигатель под давлением (98,1±9,81) кПа (1,0±0,1) кг/см2.

В качестве теплоносителя применяется вода. Для нагрева теплоносителя в утилизационных блоках используется охлаждающая жидкость и выхлопные газы двигателя. Регулирование тепловой мощности происходит автоматически в зависимости от мощности вырабатываемой электрической энергии. Допускается работа без выработки тепловой энергии. В этом случае теплоноситель сливается из утилизационных блоков, а котел-утилизатор работает как глушитель выхлопных газов, охлаждение двигателя мини-ТЭЦ осуществляется через радиаторы.

Все модификации мини-ТЭЦ имеют: автоматическое регулирование напряжения и частоты тока, автоматическое регулирование температуры охлаждающей жидкости, автоматическую подзарядку аккумуляторных батарей, автоматическую защиту силового генератора от короткого замыкания и перегрузки по току, систему поддержания в "горячем резерве" с электронагревателем типа ТЭН с питанием от постороннего источника напряжением 380В.

На электроагрегате, автоматизированном по 1-ой степени, должно обеспечиваться выполнение следующих операций:

  • автоматическое регулирование частоты вращения (стабилизацию выходных электрических параметров);
  • автоматическое регулирование температуры в системе охлаждения и смазки двигателя;
  • автоматическое регулирование напряжения;
  • местное управление пуском и остановом с пульта (щитка управления), расположенного на агрегате, а также индикацию текущих значений контролируемых параметров двигателя на местном щитке;
  • автоматический заряд аккумуляторных батарей;
  • аварийную сигнализацию и защиту;
  • ввод электроагрегата в параллель методом точной ручной синхронизации или автоматически;
  • выдача сигнала о готовности к приему нагрузки при автономной работе.

В комплект поставки электроагрегата должны входить:

  • электроагрегат в комплектации согласно его спецификации и договора на поставку, в составе: двигатель-генератор, когенерационное оборудование (теплообменники), утилизирующее тепло отработавших газов и тепла системы охлаждения газового двигателя, комплектное устройство (шкаф) автоматического управления;
  • комплект не навешенного оборудования (НК), поставляемого с электроагрегатом в соответствии с ведомостями: МТП100/150.НК;
  • одиночный комплект запасных частей, инструмента и принадлежностей согласно ведомости ЗИП: МТП100/150-ЗИОК;
  • эксплуатационная документация согласно ведомости эксплуатационных документов: МТП-250 ВЭ.

Технические характеристики

Наименование Значение
МТП-315/400
Номинальная электрическая мощность, кВт 250
Номинальная тепловая мощность, кВт (Гкал/ч) 250 (0,29)
Мощность электродвигателя насоса утилизационного блока (УБ), кВт 2 х 2,2
Напор, создаваемый насосом УБ, кг/см2 2
Производительность насоса УБ, м3 12,5
Основное топливо Магистральный природный газ по ГОСТ 5542–87
Часовой расход топлива не более, нм3 80
Удельный расход масла на угар, г/кВт.ч, не более 2,0
Масса сухого электроагрегата (без щита управления и УБ), кг 5000
Габаритные размеры электроагрегата, мм
– длина 3650
– ширина 1900
– высота 2100
Степень автоматизации по ГОСТ 14228-80 1
Гарантийная наработка,  час. 4000
Назначенный ресурс до капитального ремонта, час. 12000
