Описание
Современная универсальная концепция котла
Низкий уровень шума в рабочем режиме
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики

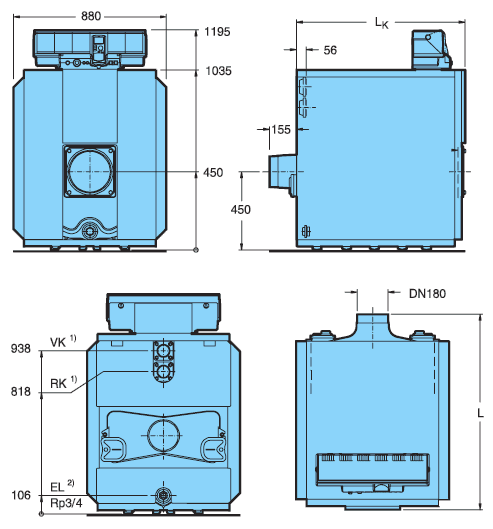

1) Присоединительный фланец в соответствии с заказом с переходом на DN 65, DN 50 или DN 40
2) Заполнять котел и установку нужно через специальный штуцер на трубе обратной линии
Типоразмер котла |
105 |
140 |
170 |
200 |
230 |
Секции котла, шт. |
5 |
6 |
7 |
8 |
9 |
Номинальная теплопроизводительность, кВт |
86-105 |
106-140 |
141-170 |
171-200 |
201-230 |
Тепловая мощность сжигания, кВт |
92,1-113,5 |
113,5-151,4 |
151,0-183,4 |
183,1-215,1 |
215,2-247,9 |
Длина |
- L, мм |
1125 |
1185 |
1445 |
1605 |
1765 |
- Lk, мм |
970 |
1130 |
1290 |
1450 |
1610 |
Габаритные размеры |
- секция котла, мм |
Ширина 712 / высота 934 / глубина 160 |
- котловой блок, мм |
Ширина 712 / высота 994 / глубина LK |
Камера сгорания |
- длина, мм |
790 |
950 |
1110 |
1270 |
1430 |
- ∅, мм |
400 |
400 |
400 |
400 |
400 |
Дверца горелки, глубина, мм |
125 |
Вес нетто1), кг |
543 |
631 |
719 |
807 |
895 |
Объем воды, л |
143 |
171 |
199 |
227 |
255 |
Объем газа, л |
147 |
181 |
215 |
249 |
263 |
Температура дымовых газов 2) |
- част.нагрузка 60 %, °С |
137 |
138 |
136 |
132 |
141 |
- полная нагрузка, °С |
162-185 |
154-182 |
162-180 |
158-176 |
168-190 |
Весовой поток дымовых газов |
Дизтопливо |
- част.нагрузка 60 %, кг/с |
0,0283 |
0,0377 |
0,0458 |
0,0539 |
0,0620 |
- полная нагрузка3), кг/с |
0,0391-0,0482 |
0,0482-0,0643 |
0,0641-0,0779 |
0,0777-0,0913 |
0,0913-0,1052 |
Газ |
- част.нагрузка 60 %, кг/с |
0,0284 |
0,0379 |
0,0460 |
0,0541 |
0,0622 |
- полная нагрузка3), кг/с |
0,0392-0,0484 |
0,0484-0,0645 |
0,0643-0,0781 |
0,0780-0,0916 |
0,0917-0,1056 |
Содержание CO2 |
- дизтопливо, % |
13 |
- газ, % |
10 |
Необходимый напор (тяга), Па |
0 |
Сопротивление газоотводящего тракта, мбар |
0,28-0,41 |
0,46-0,79 |
0,71-1,30 |
1,34-1,78 |
1,32-1,77 |
Допустимая температура подающей линии 4), °C |
120 |
Допустимое избыточное рабочее давление, бар |
6 |
Сертификат № по Правилам эксплуатации приборов, работающих под давлением |
Z-FDK-MUC-00-318-302-02 |
Знак CE, идент. номер изделия |
CE-461 AS 255 |
Примечания:
1) Вес с упаковкой примерно на 6-8 % больше
2) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 12 K
3) Данные для полной нагрузки относятся к верхней и нижней границе диапазона номинальной теплопроизводительности
4) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
|
