Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание

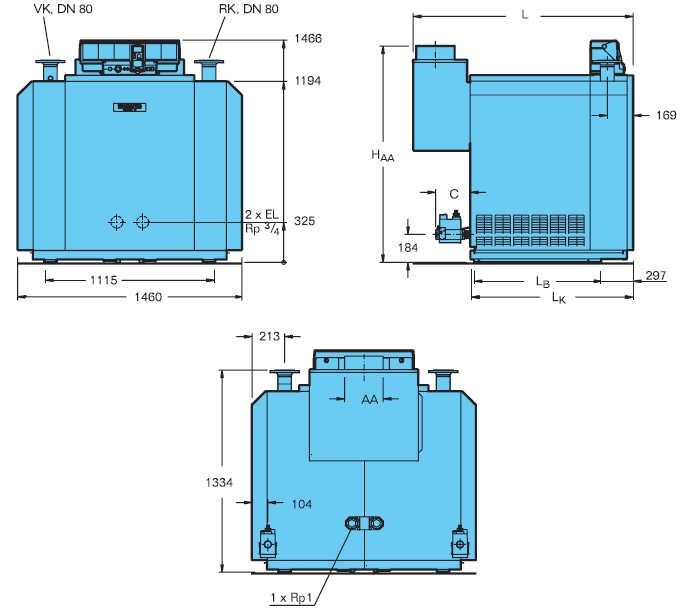

Технические характеристики
Типоразмер котла |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
Секции котла, шт. |
2 x 7 |
2 x 8 |
2 x 9 |
2 x 10 |
2 x 11 |
2 x 12 |
2 x 13 |
2 x 14 |
2 x 15 |
2 x 16 |
Номинальная теплопроизводительность |
- частич. нагрузка, кВт |
75,0 |
87,5 |
100,0 |
112,5 |
125,0 |
137,5 |
150,0 |
162,5 |
175,0 |
187,5 |
- полная нагрузка, кВт |
150,0 |
175,0 |
200,0 |
225,0 |
250,0 |
275,0 |
300,0 |
325,0 |
350,0 |
375,0 |
Тепловая мощность сжигания |
- частич. нагрузка, кВт |
81,0 |
94,5 |
108,0 |
121,5 |
134,5 |
148,0 |
161,5 |
175,0 |
188,5 |
202,0 |
- полная нагрузка, кВт |
162,0 |
189,0 |
216,0 |
243,0 |
269,0 |
296,0 |
323,0 |
350,0 |
377,0 |
404,0 |
Длина |
- L, мм |
1427 |
1582 |
1687 |
1792 |
1957 |
2062 |
2167 |
2312 |
2417 |
2522 |
- LK, мм |
1060 |
1165 |
1270 |
1375 |
1480 |
1585 |
1690 |
1795 |
1900 |
2005 |
Габаритные размеры котлового блока |
- длина, LB, мм |
715 |
820 |
925 |
1030 |
1135 |
1240 |
1345 |
1450 |
1555 |
1660 |
- ширина, мм |
560 |
560 |
560 |
560 |
560 |
560 |
560 |
560 |
560 |
560 |
Выход дымовых газов |
- ∅ AA, DN |
250 |
300 |
300 |
300 |
360 |
360 |
360 |
400 |
400 |
400 |
- HAA, мм |
1425 |
1475 |
1475 |
1475 |
1375 |
1375 |
1375 |
1375 |
1375 |
1375 |
Подключения газа |
- 2 x ∅ газ, мм |
Rp ¾ |
Rp ¾ |
Rp ¾ |
Rp ¾ |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
- C, мм |
193 |
193 |
193 |
193 |
223 |
223 |
223 |
223 |
223 |
223 |
Вес нетто1), кг |
815 |
911 |
1017 |
1116 |
1228 |
1330 |
1424 |
1526 |
1623 |
1718 |
Объем воды, л |
173 |
194 |
216 |
238 |
260 |
282 |
303 |
325 |
347 |
369 |
Температура дымовых газов 2) |
- частич. нагрузка, °C |
84 |
72 |
75 |
78 |
76 |
76 |
77 |
91 |
81 |
84 |
- полная нагрузка, °C |
116 |
104 |
110 |
117 |
103 |
109 |
113 |
116 |
121 |
124 |
Весовой поток дымовых газов |
- частич. нагрузка, кг/с |
0,0798 |
0,1187 |
0,1146 |
0,1197 |
0,1510 |
0,1612 |
0,1671 |
0,1958 |
0,2053 |
0,2090 |
- полная нагрузка, кг/с |
0,0925 |
0,1382 |
0,1393 |
0,1405 |
0,1903 |
0,1938 |
0,1997 |
0,2398 |
0,2432 |
0,2497 |
Содержание CO2 |
- частич. нагрузка, % |
4,0 |
3,1 |
3,7 |
4,0 |
3,5 |
3,6 |
3,8 |
3,5 |
3,6 |
3,8 |
- полная нагрузка, % |
7,2 |
5,5 |
6,3 |
7,1 |
5,7 |
6,2 |
6,6 |
5,9 |
6,3 |
6,6 |
Необходимый напор (тяга), Па |
3 |
Допустимая температура подающей линии 3), °C |
120 |
Допустимое избыточное рабочее давление, бар |
6 |
Знак CE, идент. номер изделия |
CE-0085 AS 0285 |
Знак качества DVGW согласно VP 112 |
QG-3121 AU 0195 |
Примечания:
1) Вес с упаковкой больше примерно на 6-8 %
2) По DIN EN 656. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 6 K
3) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C

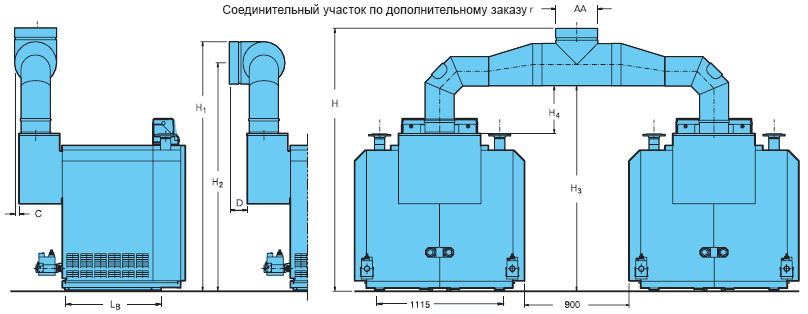

Технические характеристики (установка с двумя котлами)
Типоразмер котла |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
Секции котла, шт. |
4 x 7 |
4 x 8 |
4 x 9 |
4 x 10 |
4 x 11 |
4 x 12 |
4 x 13 |
4 x 14 |
4 x 15 |
4 x 16 |
Номинальная теплопроизводительность |
- частич. нагрузка, 25%, кВт |
75,0 |
87,5 |
100,0 |
112,5 |
125,0 |
137,5 |
150,0 |
162,5 |
175,0 |
187,5 |
- полная нагрузка, кВт |
300,0 |
350,0 |
400,0 |
450,0 |
500,0 |
550,0 |
600,0 |
650,0 |
700,0 |
750,0 |
Тепловая мощность сжигания |
- частич. нагрузка, 25%, кВт |
81,0 |
94,5 |
108,0 |
121,5 |
134,5 |
148,0 |
161,5 |
175,0 |
188,5 |
202,0 |
- полная нагрузка, кВт |
324,0 |
378,0 |
432,0 |
486,0 |
538,0 |
592,0 |
646,0 |
700,0 |
754,0 |
808,0 |
Длина |
- L, мм |
1427 |
1427 |
1687 |
1792 |
1957 |
2062 |
2167 |
2312 |
2417 |
2522 |
- LK, мм |
1060 |
1060 |
1270 |
1375 |
1480 |
1585 |
1690 |
1795 |
1900 |
2005 |
- C, мм |
35 |
35 |
30 |
30 |
25 |
25 |
25 |
35 |
35 |
35 |
- D, мм |
165 |
165 |
160 |
160 |
155 |
155 |
155 |
165 |
165 |
165 |
- LB, мм |
715 |
715 |
925 |
1030 |
1135 |
1240 |
1345 |
1450 |
1555 |
1660 |
Высота |
- Н, мм |
2236 |
2326 |
2326 |
2326 |
2277 |
2277 |
2277 |
2452 |
2452 |
2452 |
- H1, мм |
2106 |
2196 |
2196 |
2196 |
2147 |
2147 |
2147 |
2322 |
2322 |
2322 |
- H2, мм |
1926 |
1996 |
1996 |
1996 |
1922 |
1922 |
1922 |
2072 |
2072 |
2072 |
- H3, мм |
1746 |
1796 |
1796 |
1796 |
1697 |
1697 |
1697 |
1822 |
1822 |
1822 |
- H4, мм |
405 |
405 |
405 |
405 |
405 |
405 |
405 |
530 |
530 |
530 |
Габаритные размеры котлового блока |
- длина, мм |
735 |
840 |
945 |
1050 |
1155 |
1260 |
1365 |
1470 |
1575 |
1680 |
- ширина, мм |
560 |
560 |
560 |
560 |
560 |
560 |
560 |
560 |
560 |
560 |
Выход дымовых газов |
- ∅ AA, DN |
360 |
400 |
400 |
400 |
450 |
450 |
450 |
500 |
500 |
500 |
Подключения газа |
- 4 x ∅ газ, мм |
Rp ¾ |
Rp ¾ |
Rp ¾ |
Rp ¾ |
Rp 1¼ |
Rp1¼ |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
Rp 1¼ |
Вес нетто1), 2х, кг |
815 |
911 |
1017 |
1116 |
1228 |
1330 |
1424 |
1526 |
1623 |
1718 |
Объем воды, 2х, л |
173 |
194 |
216 |
238 |
260 |
282 |
303 |
325 |
347 |
369 |
Температура дымовых газов 2) |
- частич. нагрузка, °C |
51 |
43 |
47 |
51 |
44 |
48 |
52 |
47 |
51 |
55 |
- полная нагрузка, °C |
99 |
94 |
100 |
106 |
104 |
110 |
116 |
101 |
107 |
113 |
Весовой поток дымовых газов |
- частич. нагрузка, кг/с |
0,1122 |
0,1583 |
0,1667 |
0,1743 |
0,2078 |
0,2202 |
0,2324 |
0,3201 |
0,3296 |
0,3532 |
- полная нагрузка, кг/с |
0,1923 |
0,2550 |
0,2599 |
0,2707 |
0,3470 |
0,3561 |
0,3689 |
0,4952 |
0,5087 |
0,5212 |
Содержание CO2 |
- частич. нагрузка, % |
2,8 |
2,3 |
2,5 |
2,7 |
2,5 |
2,6 |
2,7 |
2,1 |
2,2 |
2,2 |
- полная нагрузка, % |
6,9 |
6,0 |
6,8 |
7,4 |
6,3 |
6,8 |
7,2 |
5,7 |
6,0 |
6,3 |
Необходимый напор (тяга), Па3) |
3 (отвод вертикально вверх) / 6 (отвод горизонтально) |
Допустимая температура подающей линии 4), °C |
120 |
Допустимое избыточное рабочее давление, бар |
6 |
Знак CE, идент. номер изделия |
CE-0085 AS 0285 |
Знак качества DVGW согласно VP 112 |
QG-3121 AU 0195 |
Примечания:
1) Вес с упаковкой больше примерно на 6-8 %
2) По DIN EN 656. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 6 K
3) Положение тройника при подключении присоединительного участка дымовой трубы
4) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
|
