Описание
Современная концепция котла
Мощностные особенности
Быстрый монтаж и простое обслуживание
Технические характеристики

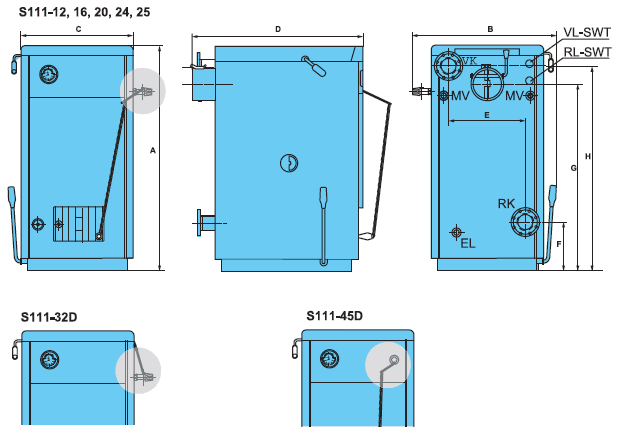

Подключения:
VK – подающая линия котла
MV – место замера термической защиты
RK – обратная линия котла
VL-SWT – подающая линия предохранительного теплообменника
EL – слив (подключение крана для наполнения и слива)
RL-SWT – обратная линия предохранительного теплообменника
Типоразмер котла |
12 |
16 |
20 |
24 |
25 |
32 |
32D |
45D |
Теплопроизводительность (минимальная), кВт |
7/13,5 |
6/16 |
6/20 |
7/24 |
8/27 |
9/32 |
9/28 |
18/45 |
КПД при основном топливе, % |
78/84 |
74/78 |
74/78 |
74/78 |
74/78 |
74/78 |
75/82 |
76/82 |
КПД при допускаемом топливе, % |
74/86 |
72/83 |
72/83 |
72/83 |
72/83 |
72/83 |
73/82 |
73/82 |
Класс отопительного котла по EN 303-5-2 |
2 |
Основное топливо |
Бурый уголь (20-40 мм) |
Дрова |
Допускаемое топливо |
A, B, C, D, E, F 1) |
B, C, D, E, F 1) |
Вместимость загрузочной камеры |
26 |
26 |
46 |
46 |
61 |
61 |
63 |
115 |
Объём воды, л |
46 |
46 |
56 |
57 |
63 |
64 |
64 |
73 |
Диапазон температур котловой воды, °С |
65-95 |
Температура дымовых газов, °С |
100-250 |
Весовой поток дымовых газов |
- номинальный, г/с |
15,2 |
17,8 |
22,3 |
26,5 |
30,4 |
36,1 |
19,6 |
31,5 |
- минимальный, г/с |
7,8 |
6,6 |
6,7 |
7,8 |
8,6 |
11,3 |
6,2 |
12,2 |
Содержание CO2, % |
7,5 |
9,6 |
11,0 |
10,2 |
9,0 |
10,3 |
12,1 |
11,6 |
Необходимый напор (тяга), Па |
12 |
18 |
20 |
26 |
26 |
26 |
26 |
36 |
Греющие поверхности отопительного котла, м2 |
1,1 |
1,1 |
1,7 |
1,8 |
1,9 |
2 |
2 |
3 |
Допустимое избыточное рабочее давление, бар |
2,5 |
Максимальное испытательное давление, бар |
4 |
Примечания:
1) С переходником 150 мм
|
