Когенерационная установка KORNUM.010.T является агрегатом средней мощности на базе современного газового двигателя. КГУ представляет собой блочную конструкцию, внутри которой размещено комплектное теплотехническое оборудование, включая глушитель выхлопа, а также управляющее и силовое распределительное устройство. Установки данной серии могут быть оснащены звукоизоляционным кожухом.
B стандартном исполнении КГУ KORNUM.010.T предназначена для автономной работы и соответствует международным нормам TA-Luft 86.
Технические характеристики
Двигатель |
Модель |
Tedom TGE1231 |
Максимальная мощность двигателя, кВт |
124 |
Количество цилиндров |
6 |
Расположение цилиндров |
в ряд |
Диаметр и ход поршня, мм |
130 / 150 |
Рабочий объем, л |
11,94 |
Степень сжатия |
11:1 |
Число рабочих оборотов, мин-1 |
1500 |
Объем масла, л |
28 |
Расход масла при полной нагрузке (±20%), г/кBт*час |
0,3-0,7 |
Генератор |
КПД в рабочей точке, % |
95,4 |
cos fi |
0,8/1 |
Напряжение, В |
400 |
Частота, Гц |
50 |
Номинальные обороты, мин-1 |
1500 |
Энергетический баланс КГУ |
Номинальная электрическая мощность, кВт |
118 |
Максимальная тепловая мощность, кВт.
В том числе: |
181 |
- тепловая мощность системы охлаждения, кВт |
88 |
- тепловая мощность выхлопных газов, охлажденных до 120°С, кВт |
63 |
Остаточное излучение двигателя, кВт |
30 |
Мощность топлива, кВт |
344 |
Электрический КПД, % |
34,3 |
Тепловой КПД, % |
52,6 |
Общий КПД, % |
86,9 |
Технические данные КГУ 1),2) |
Расход газа при 100% мощности, м3/ч |
36,4 |
Расход газа при 75% мощности, м3/ч |
28,2 |
Расход газа при 50% мощности, м3/ч |
22,5 |
Номинальная температура отопительной воды вход/выход, °C |
70/90 |
Минимальная/максимальная температура обратной воды, °C |
50/70 |
Номинальный расход охлаждающей жидкости во вторичном контуре, кг/час |
7920 |
Объем охлаждающей жидкости в первичном контуре, л |
50 |
Объем охлаждающей жидкости в контуре когенерационной установки, л |
60 |
Максимальное противодавление выхлопных газов, мбар |
10 |
Температура выхлопных газов, °C |
532 |
Количество выхлопных газов, м3/ч |
355 |
Количество воздуха для сгорания топлива, м3/ч |
322 |
Температура приточного воздуха минимальная/максимальная, °C |
10/35 |
Количество приточного воздуха min, м3/ч |
5500 |
Топливо, подвод газа к КГУ 3)
|
Теплотворность, МДж/м3 |
34 |
Минимальное метановое число |
80 |
Давление газа, бар |
0,02 ÷ 0,10 |
Максимальное колебание давления газа, % |
±10 |
Параметры шума КГУ 4)
|
Уровень шума на расстоянии 1м от звукоизолирующего кожуха, дБ(А) |
70 |
Уровень шума выхлопных газов на расстоянии 1 м от фланца, дБ(А) |
80 |
Примечания:
1) Основные технические данные действительны при стандартных условиях в соответствии с документом ''Технические условия работы когенерационных установок''.
2) Рекомендуемая минимальная постоянная мощность составляет 50% от номинальной мощности.
3) Кроме природного газа можно использовать и иные виды газа (напр. пропан, биогаз, утилизированный газ).
4) Параметры шума соответствуют уровню акустического давления, измеренному в свободном звуковом поле.

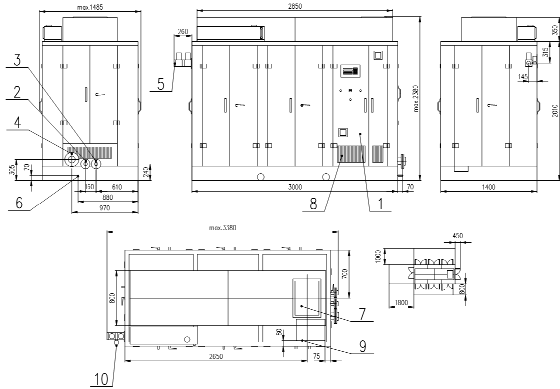

Габариты и масса
Примечания:
1. Распределитель.
2. Вторичный контур - выход контрфланец DN 50 PN 6.
3. Вторичный контур - вход контрфланец DN 50 PN 6.
4. Продукты сгорания - выход контрфланец DN 100 PN 6.
5. Подвод газа внутренняя резьба G1” (для био G11/2”).
6. Вывод конденсата внешняя резьба G1/2”.
7. Вентиляционный воздух - выход фланец 500х355 ON 12 0561 (4х внутр. М8).
8. Воздух для вентиляции и сжигания - вход.
9. Кабельный вход через пол 500х400.
10. Обезвоздушивание трассы газа, внутренняя резьба G 3/8”.
Длина (мм) |
3380 |
Ширина (мм) |
1485 |
Высота транспортная / общая (мм) |
2010 / 2380 |
Масса транспортная / рабочая (кг) |
4170 / 4350 |
|
