Описание
"Конденсационный" трехходовой водогрейный котел серии TAU N (Тау) с высоким с КПД достигающим 107%. Для сжигания топлива используется вентиляторная газовая горелка. Поверхности теплообмена котла изготовлены из нержавеющей стали, что обеспечивает возможность работы в низкотемпературном режиме. Котел разработан по принципу разделения термических зон. В передней части корпуса котла находиться вода с более высокой температурой, а в задней части вода с более низкой, где и происходит процесс конденсации. Трехходовой тракт дымовых газов позволяет достигать низких выбросы оксидов азота. Внутри дымогарных труб предусмотрены регулируемые турбуляторы из нержавеющей стали, позволяющие изменять температуру дымовых газов, что в свою очередь, позволяет выбрать наиболее экономичный режим работы горелок.
Защитная облицовка выполнена из стали с огнеупорной окраской и покрыты изнутри изолирующим слоем из стекловолокна.
Выпускаются 10 типоразмеров полезной мощностью от 147 до 1559 кВт. Пульт управления не входит в комплект поставки и заказывается отдельно.
|

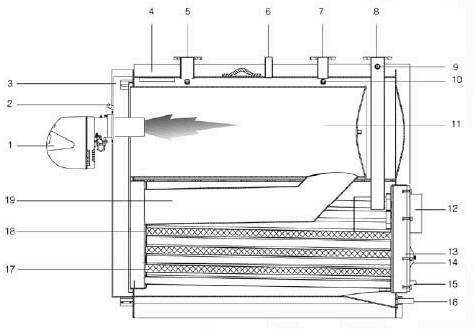

1. Горелка
2. Глазок контроля пламени
3. Передняя дверца котла
4. Облицовка
5. Выход воды из котла
6. Штуцер для присоединения группы безопасности
7. Возврат воды из высокотемпературной системы
8. Возврат воды из низкотемпературной системы
9. Заглушка
10. Гильза для датчика температуры
11. Камера сгорания
12. Патрубок для присоединения дымохода
13. Дымосборная камера
14. Лючок для чистки
15. Слив конденсата
16. Слив из котла
17. Турбуляторы
18. Дымогарные трубы
19. Второй ход дымовых газов |
Функциональные характеристики
Технические характеристики
Наименование |
150 |
210 |
270 |
350 |
450 |
600 |
800 |
1000 |
1250 |
1450 |
Топливо |
Газ |
Полная тепловая мощность макс., кВт |
150 |
210 |
270 |
350 |
450 |
600 |
800 |
1000 |
1250 |
1450 |
Полная тепловая мощность мин., кВт |
111 |
151 |
211 |
271 |
350 |
451 |
601 |
801 |
1001 |
1251 |
Полезная тепловая мощность (80°С/60°С) (Pмакс.), кВт |
147 |
205,8 |
264,6 |
340,3 |
438,8 |
585 |
780 |
975 |
1218,8 |
1413,8 |
Полезная тепловая мощность (80°С/60°С) (P мин.), кВт |
108,2 |
147,2 |
205,7 |
262,9 |
339,5 |
437,5 |
583 |
777 |
971 |
1213,5 |
Полезная тепловая мощность (40°С/30°С) (P макс.), кВт |
161,3 |
225,8 |
290,3 |
375,2 |
483,8 |
645 |
860 |
1075 |
1343,8 |
1558,8 |
КПД при (Pмакс.) (80°С/60°С), % |
98 |
98 |
98 |
97,5 |
97,5 |
97,5 |
97,5 |
97,5 |
97,5 |
97,5 |
КПД при (Pмин.) (80°С/60°С), % |
97,5 |
97,5 |
97,5 |
97 |
97 |
97 |
97 |
97 |
97 |
97 |
КПД при (Pмакс.) (50°С/30°С), % |
106,5 |
106,5 |
106,5 |
106,5 |
106,5 |
106,5 |
106,5 |
106,5 |
106,5 |
106,5 |
КПД при (Pмакс.) (40°С/30°С), % |
107,5 |
107,5 |
107,5 |
107,5 |
107,5 |
107,5 |
107,5 |
107,5 |
107,5 |
107,5 |
КПД при 30% от Pмакс., % |
108 |
108 |
108 |
108 |
108 |
108 |
108 |
108 |
108 |
108 |
Потери тепла через дымоход, % |
1,7 |
1,7 |
1,5 |
1,5 |
1,9 |
1,9 |
1,9 |
1,9 |
1,9 |
1,9 |
Потери через облицовку при работающей горелке, % |
0,3 |
0,3 |
0,5 |
1 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
Потери, % |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
Температура дымовых газов (ΔT), °С |
<45 – 75 |
Расход дымовых газов макс., кг/с |
0,07 |
0,09 |
0,12 |
0,15 |
0,2 |
0,26 |
0,35 |
0,43 |
0,54 |
0,63 |
Противодавление в камере сгорания, мбар |
2 |
2,7 |
3,2 |
4,6 |
5 |
5,5 |
5,9 |
6,3 |
6,8 |
7,4 |
Объем дымовых газов в камере сгорания, дм3 |
172 |
172 |
241 |
279 |
442 |
496 |
753 |
845 |
1037 |
1203 |
Объем дымовых газов в котле, дм3 |
253 |
277 |
413 |
482 |
737 |
860 |
1290 |
1454 |
1763 |
2045 |
Поверхность теплообмена, м2 |
6,1 |
8,8 |
13 |
16,3 |
21,8 |
28,8 |
39,6 |
46,5 |
56,2 |
64,7 |
Объемная теплонапряженность, кВт/м3 |
872,1 |
1220,9 |
1120,3 |
1250,9 |
1018,1 |
1209,7 |
966 |
1183,4 |
1205,4 |
1205 |
Удельная теплонапряженность, кВт/м2 |
24,1 |
23,4 |
20,4 |
20,9 |
20,8 |
20,3 |
18,5 |
21 |
21,7 |
22,4 |
Расход конденсата, кг/ч |
18,4 |
27,4 |
31,9 |
40,9 |
52,2 |
73,8 |
88,6 |
111,4 |
132,7 |
159,5 |
Максимальное давление в котле, бар |
6 |
Максимально допустимая температура, °С |
100 |
Максимально рабочая температура, °С |
80 |
Гидравлическое сопротивление |
- при Δt=10°С, мбар |
150,1 |
100,4 |
121,5 |
128,7 |
30,2 |
33,8 |
46,4 |
54 |
36 |
43,2 |
- при Δt=20°С, мбар |
36,3 |
28,4 |
30,6 |
28,7 |
8,5 |
9 |
13,4 |
16,3 |
10,2 |
11,3 |
Водяной объем котла, л |
323 |
360 |
495 |
555 |
743 |
770 |
1320 |
1395 |
1825 |
1900 |
Вес котла, кг |
530 |
530 |
677 |
753 |
1065 |
1250 |
1750 |
1945 |
2345 |
2590 |
Вес облицовки, кг |
50 |
50 |
60 |
70 |
90 |
120 |
140 |
160 |
215 |
230 |

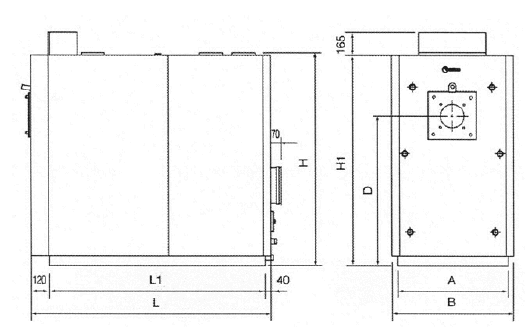

Габариты и масса
Модель |
150 |
210 |
270 |
350 |
450 |
600 |
800 |
1000 |
1250 |
1450 |
Ширина основания (A), мм |
640 |
640 |
750 |
750 |
790 |
790 |
950 |
950 |
1070 |
1090 |
Ширина котла (B), мм |
740 |
740 |
850 |
850 |
900 |
900 |
1060 |
1060 |
1180 |
1200 |
Длина котла (L), мм |
1455 |
1455 |
1630 |
1830 |
2035 |
2235 |
2560 |
2810 |
3010 |
3060 |
Длина основания (L1), мм |
1295 |
1295 |
1470 |
1670 |
1875 |
2075 |
2400 |
2650 |
2850 |
2900 |
Высота до гидр. патрубков (H), мм |
1315 |
1315 |
1450 |
1450 |
1630 |
1630 |
1910 |
1910 |
2030 |
2030 |
Высота котла (H1), мм |
1300 |
1300 |
1437 |
1437 |
1615 |
1615 |
1900 |
1900 |
2015 |
2115 |
Ось горелки (D), мм |
925 |
925 |
1030 |
1030 |
1235 |
1235 |
1390 |
1390 |
1495 |
1530 |
|
