Описание
Водогрейный котел серии RIELLO 3800 BTS с КПД, превышающим 90% для использования в низкотемпературных системах отопления. Котел оснащен горизонтальной инверсионной камерой сгорания с концентрическим расположением дымогарных труб. Котел может быть укомплектован вентиляторными горелками на любом виде топлива. Гидродинамические характеристики водяного тракта котла и наличие вокруг камеры сгорания и дымогарных труб дополнительных, соединенных между собой, отсеков с котловой водой, исключают возможность образования конденсата на поверхностях нагрева котла, что в свою очередь позволяет использовать этот котел в низкотемпературных системах отопления с изменяемой температурой теплоносителя. Внутри дымогарных труб имеются турбуляторы из нержавеющей стали для регулирования давления в камере сгорания и температуры дымовых газов, что в свою очередь позволяет выбрать наиболее экономичный режим работы горелки. Корпус котла имеет теплоизоляцию из плотного слоя стекловолокна. Передняя дверца и крышка дымосборной камеры легко открываются, что облегчает осмотр, техническое обслуживание и очистку внутренних поверхностей котла. Передняя дверца может открываться как в правую, так и в левую сторону. При этом не требуется демонтировать горелку. Выпускаются 5 типоразмеров полезной мощностью от 19,2 до 92 кВ.
Пульт управления не входит в комплект поставки и заказывается отдельно.
|

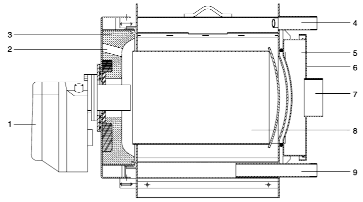

1. Горелка
2. Глазок контроля пламени
3. Тепловая изоляция передней дверки
4. Выход воды из котла
5. Дымосборная камера
6. Крышка дымосборной камеры
7. Патрубок дымохода
8. Камера сгорания
9. Возврат воды в котел
|
Функциональные характеристики
Технические характеристики
Модель |
3800.27 BTS |
3800.36 BTS |
3800.45 BTS |
3800.63 BTS |
3800.80 BTS |
Топливо |
Газ / дизельное топливо |
Полная тепловая мощность |
- мин., кВт |
- |
32 |
42 |
56 |
80 |
- макс., кВт |
34,5 |
45 |
57 |
80 |
100 |
Полезная тепловая мощность |
- мин., кВт |
- |
29,6 |
39,1 |
52,2 |
74,8 |
- макс., кВт |
31,4 |
41 |
52,3 |
73,1 |
91,3 |
КПД при максимальной мощности, % |
90,9 |
91,1 |
91,7 |
91,4 |
91,3 |
КПД при минимальной мощности, % |
- |
92,5 |
93 |
93,2 |
93,5 |
КПД при нагр. 30% от максимальной мощности, % |
93 |
93,2 |
94 |
93,1 |
93,5 |
Потери тепла с уходящими газами |
- при выкл. горелке, % |
7,5 |
7,5 |
7,5 |
7,7 |
7,7 |
- при работающей горелке, % |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
Потери тепла в окружающую среду, % |
1,5 |
1,4 |
0,7 |
0,9 |
1 |
Массовый расход дымов. газов, кг/сек |
0,013 |
0,017 |
0,023 |
0,30 |
0,038 |
Аэродинамическое сопротивление котла, мбар |
0,21 |
0,42 |
0,59 |
0,54 |
1,1 |
Объём камеры сгорания, дм3 |
31,2 |
39,8 |
46,4 |
85,1 |
97,3 |
Общий объём дымовых газов в котле, дм3 |
49,9 |
62 |
69,9 |
126,8 |
142,4 |
Общая поверхность теплообмена, м2 |
1,11 |
1,42 |
1,77 |
2,4 |
2,74 |
Объёмная тепловая напряженность, кВт/м3 |
1122 |
1130 |
1228 |
940 |
1028 |
Удельная тепловая напряженность, кВт/м3 |
28,3 |
28,9 |
29,6 |
30,5 |
33,3 |
Максимальное давление воды в котле, бар |
5 |
Максимальная допустимая температура воды в котле до, °С |
115 |
Максимальная допустимая температура воды в обратном трубопроводе |
- при работе на газе, °С |
35 |
- при работе на дизельном топливе, °С |
30 |
Гидравлическое сопротивление котла |
- ΔT=10°C, мбар |
20 |
38 |
70 |
20 |
50 |
- ΔT=20°C, мбар |
5 |
9 |
16 |
6 |
15 |
Объем воды в котле, л |
42 |
55 |
64 |
97 |
113 |

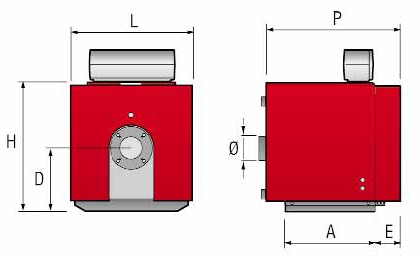

Габариты
Модель |
27 BTS |
36 BTS |
45 BTS |
63 BTS |
80 BTS |
Ширина (L), мм |
600 |
600 |
600 |
700 |
700 |
Глубина (P), мм |
665 |
805 |
905 |
925 |
1025 |
Высота (H), мм |
625 |
625 |
625 |
759 |
759 |
Длина основания (A), мм |
442 |
572 |
672 |
672 |
772 |
Ось блока горелки (D), мм |
310 |
310 |
310 |
384 |
394 |
Глубина передней панели (E), мм |
125 |
125 |
125 |
145 |
145 |
Патрубок дымовых газов (ø), мм |
119 |
139 |
139 |
179 |
179 |
|
