Технические характеристики
| Марка электроагрегата |
ДГ72М |
| Номинальная мощность, кВт |
800 |
| Частота вращения, об/мин |
375 |
| Род тока |
3-фазный, переменный |
| Частота тока, Гц |
50 |
| Напряжение на клеммах, В |
400, 6300 |
| Двигатель |
Четырёхтактный, рядный, вертикальный, тронковый, с газотурбинным наддувом и охлаждением наддувочного воздуха. |
| Тип |
Дизель |
| Номинальная мощность, кВт |
883 |
| Максимальная мощность, кВт |
971 |
| Число цилиндров |
6 |
| Диаметр поршня, мм |
360 |
| Ход поршня, мм |
450 |
| Топливо |
Дизельное ГОСТ305
Моторное ГОСТ1667
Подготовленная сырая нефть |
| Удельный расход дизельного топлива на номинальной мощности, г/кВтч |
223,2+10 |
| Удельный расход тепла на ном. мощности, кДж/кВтч (ккал/кВтч) |
10145+5%
(2424+5%) |
| Часовой расход дизельного топлива на номинальной мощности, кг/час |
188 |
| Смазочное масло |
Моторное М14В2, М14Г2ЦС ГОСТ12337 |
| Удельный расход масла на угар, г/кВтч |
1,22 |
| Минимальное давление сжатого воздуха для запуска, МПа |
1,2 |
| Назначенный ресурс, час: |
| - до первой переборки |
15000 |
| - до капитального ремонта |
80000 |
| Срок службы, лет |
35 |
| Масса (без маховика, сухая), кг |
25500 |
| Среднее значение удельного выброса, г/кВтч: |
| - Окислов азота |
12,5 |
| - Окиси углерода |
2,5 |
| Средний уровень звукового давления, дБА |
101 |
| Генератор |
СГД2-17-44-16
(СГД2-17-50-16
– эксп.троп.исп.) |
СГД2М-17-44-16
(СГД2М-17-50-16
– эксп.троп.исп.) |
| Номинальная мощность, кВт |
800 |
| Частота вращения, об/мин |
375 |
| Напряжение, В |
400 |
6300 |
| Коэффициент полезного действия |
0.938 |
0.954 |
| Масса, кг |
6100 (6830) |
5900 (6850) |
| Тип системы возбуждения |
Статическая |
Электроагрегат способен надёжно работать при следующих внешних условиях:
| Давление окружающего воздуха, кПа (мм.рт.ст.), не менее |
79,5 (596) |
| Температура окружающего воздуха, К (°С), в пределах |
281…323 (8…50) |
| Температура наружного воздуха, К (°С), в пределах |
233…313 (-40…+50) |
| Разрежение на впуске, кПа (мм.вод.ст.), не более |
1,5 (147) |
| Противодавление на выпуске, кПа (мм.вод.ст.), не более |
3,0 (300) |
| Относительная влажность воздуха, %, не более |
98 |
| Температура воды внешнего контура на входе в охладитель наддувочного воздуха, К (°С), до |
306 (+33) |
| Температура дизельного топлива на входе в дизель, К (°С), не менее |
281 (+8) |

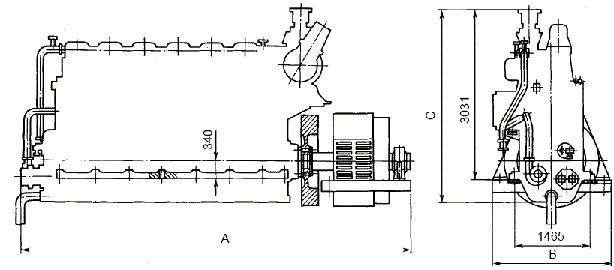

Габариты и масса
| Марка агрегата |
Марка генератора |
Масса (сухая), кг |
А (мм) |
В (мм) |
С (мм) |
| ДГ72М-400 |
СГД2-17-44 |
35970 |
6360 |
1960 |
3393 |
| СГД2-17-50 |
36700 |
| ДГ72М-6300 |
СГД2М-17-44 |
35770 |
6360 |
1960 |
3393 |
| СГД2М-17-50 |
36720 |
|
