Стандартная комплектация
Газопоршневой двигатель с турбонаддувом с зарядным генератором и стартером.
Силовой синхронный генератор мощностью 315 или 328 кВт.
Базовая рама.
Система выпуска с глушителем шума.
Система впуска с воздушными фильтрами.
Система топливоподачи.
Механизм управления редуктором.
Система охлаждения с водяным радиатором РВ-400.
Встроенный в двигатель охладитель наддувочного воздуха (ОНВ).
Система охлаждения масла со встроенным в двигатель водомасляным радиатором (ВМР).
Заслонки аварийного останова.
1-ая степень автоматизации:
2-ая степень автоматизации:
Основные технические характеристики
Наименование параметра |
Значение |
Номинальная мощность (длительная), кВт/кВА |
315/394 |
Максимальная часовая мощность, кВт/кВА |
346/471 |
Род тока |
переменный трехфазный |
Номинальное напряжение, В |
400 |
Номинальная частота, Гц |
50 |
Номинальный коэффициент мощности |
0,8 |
Номинальный ток, А |
570 |
Частота вращения вала двигателя, мин-1 |
1500 |
Минимальное давление газа, атм. |
0,03 |
Система охлаждения |
85 |
Система смазки |
50 |
Удельный расход топлива при номинальной мощности, м3/ч |
110,2 |
Удельный расход масла, % от расхода топлива |
0,2 |
Гарантийная наработка, м.ч. |
3 000 |
Ресурс до капитального ремонта, м.ч. |
20 000 |

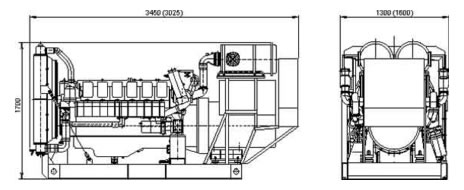

Габариты и масса
Длина (мм) |
Ширина (мм) |
Высота (мм) |
Масса сухого электроагрегата (кг) |
3450 (3025) |
1300 (1600) |
1700 |
4 000 |
Двигатель
Первичный двигатель ЯМЗ-Э8502: 4-тактный, 8-цилиндровый с V-образным расположением цилиндров, с непосредственным впрыском топлива и жидкостным охлаждением, с наддувом, под установку охладителя наддувочного воздуха типа "воздух-воздух".
Силовой генератор
Генератор синхронный LSA 47.2 S4 производства LEROY-SOMER (Франция).
Генераторы синхронные серии ГС-315-Б производства ОАО "Электроагрегат" г. Курск.
Генераторы синхронные серии БГ-315 производства ОАО "Баранчинский электромеханический завод".
Системы управления
Пульты ручного управления.
Газопоршневые генераторы 1-ой степени автоматизации в соответствии с ГОСТ Р 50783-95, не предназначенные для автоматической работы комплектуются ручными пультами управления (для управления ДГУ необходимо присутствие оператора):
Пульты автоматического управления.
Газопоршневые генераторы 2-ой степени автоматизации в соответствии с ГОСТ Р 50783-95, предназначенные для автоматической работы комплектуются автоматическими пультами управления:
|
