Описание
Двуступенчатые абсорбционные бромистолитиевые чиллеры (холодильные машины) с паровым нагревом. Работа машин основана на способности горячего концентрированного водного раствора бромистого лития абсорбировать (поглощать) более холодные водяные пары. Все процессы в машине протекают под разрежением (вакуумом), в замкнутом цикле. Для регенерации раствора бромистого лития требуется источник тепловой энергии. В качестве источника тепловой энергии применяется водяной пар.
Технические характеристики
| Модель |
АБХМ2-600П |
АБХМ2-1000П |
АБХМ2-1500П |
АБХМ2-3000П |
АБХМ2-4000П |
| Холодильная мощность, кВт |
660 |
1260 |
1860 |
3000 |
4000 |
| Расход греющего пара, кг/ч |
900 |
1700 |
2500 |
4000 |
5400 |
| Расход охлаждаемой воды, м3/ч |
118 |
189 |
303 |
515 |
610 |
| Расход охлаждающей воды, м3/ч |
140 |
260 |
380 |
620 |
850 |
| Потребляемая электрическая мощность, кВт |
2,6 |
4 |
6,9 |
8,5 |
10,2 |
| Гидравлическое сопротивление контура |
| - охлаждаемой воды, м |
6,0 |
3,5 |
3,5 |
7,0 |
16 |
| - охлаждающей воды, м |
6,5 |
5,0 |
5,0 |
9,0 |
6,0 |
Примечания:
Данные приведены для следующих параметров теплоносителей:
- охлаждаемая вода 12/7 °С;
- охлаждающая вода 28/36 °С;
- греющий пар 0,8 МПа абс.(175 °С).
Температура конденсата греющего пара на выходе из машины 90 °С, давление 0,2 МПа изб.
Габариты и масса

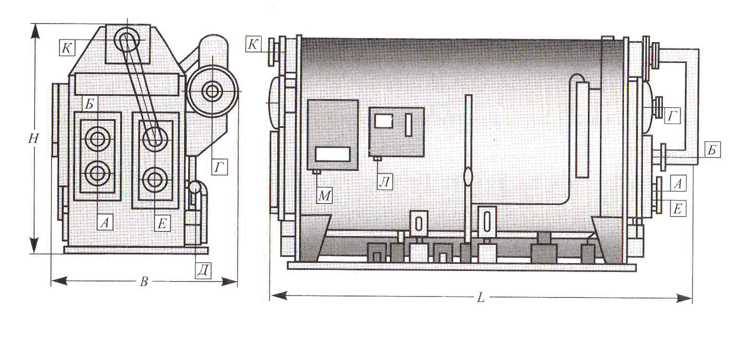

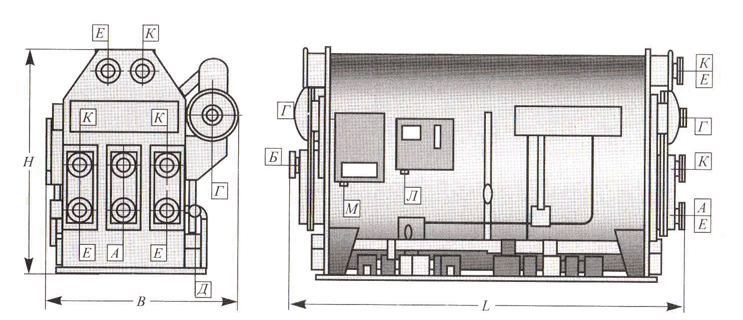

А - вход охлаждаемой воды; Б - выход охлажденной воды; Г - вход греющего пара; Д - выход конденсата; Е - вход охлаждающей воды; К - выход охлаждающей воды; Л - вывод данных контроллера на внешние устройства; М - электропитание.
| Модель |
Длина, L (м) |
Ширина, B (м) |
Высота, H (м) |
Масса (сухая/рабочая), т |
| АБХМ-600П |
5,05 |
1,56 |
2,8 |
7,7/12,2 |
| АБХМ-1000П |
6,5 |
2 |
3 |
10,7/17,7 |
| АБХМ-1500П |
7,5 |
2,08 |
3,33 |
15,7/25,7 |
| АБХМ-3000П |
7,3 |
2,59 |
3,75 |
23,2/35,2 |
| АБХМ-4000П |
9,5 |
2,8 |
3,6 |
30,9/46,9 |
|
