Паровые котлы Viessmann. Модель Vitoplex 100-LS

Описание

  • Экономичное потребление энергии. К.п.д. котла: 91%;
  • Трехступенчатая схема газоходов котлового блока при низкой теплонапряженности камеры сгорания обеспечивает минимальные выделения окислов азота;
  • Большое паровое пространство и большая площадь зеркала испарения для повышения качества пара;
  • Наличие широких проходов и большого пространства между жаровыми трубами обеспечивает эффективную естественную циркуляцию и гарантированный теплосъем со стороны котловой воды; в результате гарантируются высокая эксплуатационная надежность и длительный срок службы;
  • Незначительные тепловые потери благодаря теплоизоляции всего корпуса котла;
  • Присоединительный патрубок для монтажа необходимой арматуры КИПиА;
  • Возможна поставка многочисленных согласованных принадлежностей;
  • Возможно переоснащение для работы в режиме приготовления горячей воды.

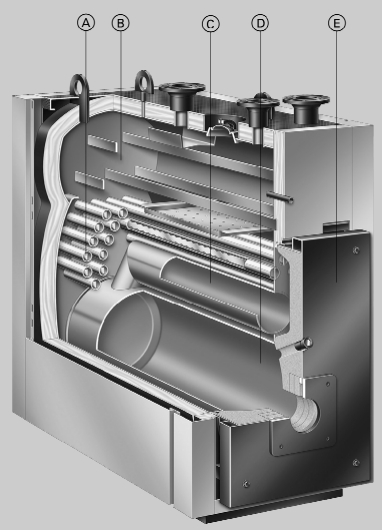

Паровые котлы Viessmann. Модель Vitoplex 100-LS. Схема

А. Третий газоход.

B. Большое паровое пространство и большая площадь зеркала испарения.

C. Второй газоход.

D. Камера сгорания (первый газоход).

E. Дверь котла.

Технические характеристики

Паропроизводительность1) т/ч 0,26 0,44 0,7 0,9 1,4 2,2
Номинальная теплопроизводительность кВт 170 285 460 580 900 1450
Номинальная тепловая нагрузка кВт 186 311 503 634 984 1585
Маркировка CE
– согласно Директиве по газовым приборам CE‐0085
– согласно Директиве по аппаратам, работающим под давлением CE‐0035
Аэродинамическое сопротивление, Па (мБар) 90 (0,9) 180 (1,8) 250 (2,5) 300 (3,0) 360 (3,6) 470 (4,7)
Размеры котлового блока
Длина, мм 14902) 16552) 18202) 23103) 24603) 29703)
Ширина, мм 670 750 825 1175 1245 1380
Высота (с патрубком), мм 1665 1805 1970 1960 2270 2490
Габаритные размеры
Общая длина, мм 1630 1800 1980 2440 2590 3135
Общая ширина, мм 770 950 1025 1380 1445 1580
Общая высота с арматурой, мм 1880 2020 2185 2165 2280 2695
Высота звукопоглощающих подкладок котла (нагруженных), мм 37 37 37 37 37 37
Фундамент
Длина, мм 1400 1550 1750 1900 2100 2600
Ширина, мм 870 950 1025 1200 1260 1400
Диаметр камеры сгорания, мм 480 550 585 685 780 840
Длина камеры сгорания, мм 1120 1290 1440 1830 1980 2480
Масса котлового блока, кг 685 975 1350 1715 2360 3550
Полная масса котла с теплоизоляцией и принадлежностями, кг 770 1075 1480 1850 2520 3752
Объем котловой воды
– в режиме генерирования пара, л 345 460 615 1316 1709 2377
– в режиме приготовления горячей воды, л 552 735 980 1730 2261 3240
Минимальный уровень воды, мм 1146 1243 1378 1422 1680 1844
Объем конденсатосборника, л 400 400 400 400 650 650
Присоединительные патрубки котла
Паровой патрубок, PN 16 DN 100 125 125 150 200 200
Патрубок питательной воды, PN 16 DN 40 40 40 40 40 40
Патрубок аварийной линии (предохранительный клапан), PN 16 DN 65 65 80 80 100 125
Вентиль опорожения, PN 16 DN 40 40 40 40 40 40
Параметры уходящего газа4)
Температура
- при номинальной тепловой нагрузке, °C 200 200 200 200 200 200
- при частичной нагрузке, °C 130 130 130 130 130 130
Массовый расход (при использовании легкого котельного топлива EL и природного газа)
- при номинальной тепловой нагрузке, кг/ч 290 485 780 980 1525 2445
- при частичной нагрузке, кг/ч 145 240 390 490 760 1220
Требуемый напор, Па/мбар 0 0 0 0 0 0
К.п.д. котла, % 91
Патрубок присоединения газохода, Ø мм 200 200 250 250 300 400
Объем газа (Камера сгорания и газоходы), м3 0,296 0,449 0,603 0,942 1,204 2,193

Примечания:

1) При температуре питательной воды 80 °C в расчете на номинальную тепловую мощность котла.

2) При снятых двери котла и газовыпускном коллекторе.

3) При снятой двери котла.

4) Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13% CO2 при использовании легкого котельного топлива EL и 10% CO2 при использовании природного газа. Общие результаты измерения температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C. В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 50% от номинальной тепловой нагрузки. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход уходящих газов соответствующим образом.
