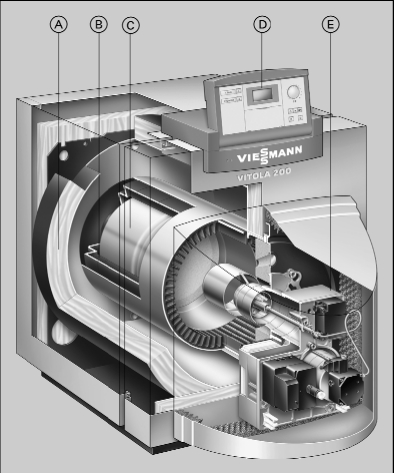

Описание (тип VB2A)
|
А. Высокоэффективная теплоизоляция.
B. Комбинированные биферральные теплообменные
поверхности из чугуна и стали обеспечивают высокую
эксплуатационную надежностьи длительный срок службы..
C. Камера сгорания из нержавеющей стали; извлекаемое
исполнение.
D. Контроллер Vitotronic – интеллектуален, удобен в монтаже, эксплуатации и сервисном обслуживании.
E. Жидкотопливная горелка Vitoflame 200 - прошла цикл
компьютеризированных огневых испытаний и отрегулирована в соответствии с тепловой мощностью водогрейного котла.
|

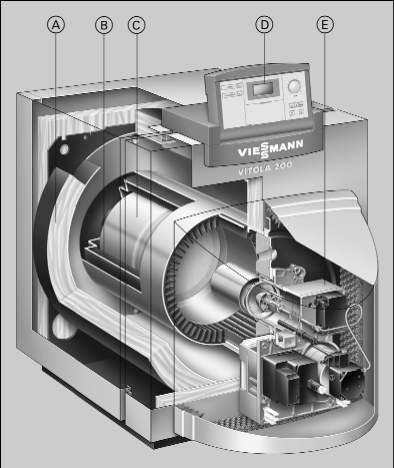

Описание (тип VX2A)
|
А. Высокоэффективная теплоизоляция.
B. Комбинированные биферральные теплообменные
поверхности из чугуна и стали обеспечивают высокую
эксплуатационную надежностьи длительный срок службы..
C. Камера сгорания из нержавеющей стали; извлекаемое исполнение - с встроенным шумоглушителем.
D. Контроллер Vitotronic – интеллектуален, удобен в монтаже, эксплуатации и сервисном обслуживании.
E. Жидкотопливная горелка Vitoflame 300 Unit с синим
пламенем - прошла цикл компьютеризированных огневых
испытаний и отрегулирована в соответствии с тепловой
мощностью водогрейного котла.
|
Технические характеристики
Номинальная тепловая мощность:
– тип VB2A, кВт
– тип VX2A, кВт
|
15
-
|
18
18
|
22
22
|
27
27
|
33
-
|
40
- |
50
-
|
63
- |
Идентификатор изделия
– тип VB2A
– тип VX2A |
CE-0085 AQ 0695
CE-0645 BO 106.1 |
Размеры котлового блока |
Длина, мм |
520 |
520 |
577 |
656 |
768 |
817 |
956 |
1070 |
Ширина соответствует общей ширине, мм |
492 |
492 |
537 |
565 |
565 |
674 |
702 |
702 |
Высота, мм |
669 |
669 |
691 |
708 |
708 |
819 |
853 |
853 |
Габаритные размеры |
Общая длина, мм |
1052 |
1052 |
1109 |
1188 |
1300 |
1421 |
1560 |
1674 |
Общая ширина, мм |
594 |
594 |
639 |
667 |
667 |
776 |
804 |
804 |
Общая высота (при эксплуатации), мм |
795 |
795 |
808 |
815 |
815 |
940 |
975 |
975 |
– высота 1 (контроллер в рабочем положении), мм |
914 |
914 |
927 |
934 |
934 |
1050 |
1085 |
1085 |
– высота 2 (контроллер в сервисном положении), мм |
1143 |
1143 |
1156 |
1163 |
1163 |
1275 |
1310 |
1310 |
Высота опорной рамы, мм |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
Высота подставного емкостного водонагревателя:
– объем 130 ‐ 200 л, мм
– объем 350 л, мм |
654
– |
654
– |
654
– |
654
786 |
654
786 |
654
786 |
–
786 |
–
– |
Масса котлового блока, кг |
112 |
113 |
135 |
164 |
185 |
260 |
335 |
367 |
Общая масса водогрейного котла с теплоизоляцией, горелкой и контроллером котлового контура, кг |
147 |
148 |
171 |
201 |
223 |
311 |
388 |
422 |
Объем котловой воды, л |
49 |
49 |
61 |
76 |
89 |
140 |
199 |
223 |
Допустимое рабочее давление, бар |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
Присоединительные патрубки водогрейного котла |
Патрубки пoдающей и обратной магистралей, G |
1½ |
1½ |
1½ |
1½ |
1½ |
1½ |
1½ |
1½ |
Патрубок аварийной линии (предохранительный клапан), G |
1½ |
1½ |
1½ |
1½ |
1½ |
1½ |
1½ |
1½ |
Выпускной патрубок, R |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
Параметры отходящего газа1 |
Температура при температуре котловой воды:
– 40 °C, °C
– 75 °C, °C |
145
165 |
145
165 |
145
165 |
145
165 |
145
165 |
145
165 |
145
165 |
145
165 |
Массовый расход при использовании легкого котельного топлива EL и природного газа, кг/ч |
26 |
31 |
38 |
46 |
56 |
68 |
85 |
107 |
Нормативный к.п.д. при температуре отопительной системы 75/60 °C, % |
96 |
96 |
96 |
96 |
96 |
96 |
96 |
96 |
Патрубок присоединения газохода, Ø мм |
130 |
130 |
130 |
130 |
130 |
150 |
150 |
150 |
Объем газа в водогрейном котле, л |
32 |
39 |
53 |
73 |
78 |
110 |
157 |
173 |
Сопротивление на стороне топочных газов2, Па (мбар) |
6 (0,06) |
7 (0,07) |
8 (0,08) |
8 (0,08) |
10 (0,10) |
10 (0,10) |
12 (0,12) |
14 (0,14) |
Требуемый напор3, Па (мбар) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
Примечания:
1. Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13 % CO2 при использовании легкого котельного топлива EL и 10 % CO2 при использовании природного газа.
Температуры отходящих газов как средние значения брутто по EN 304 (измерение выполнено 5 термоэлементами) при температуре воздуха для горения 20 °C.
2. Учесть при выборе горелки (тип VB2A).
3. Учесть при выборе параметров дымовой трубы.
|
