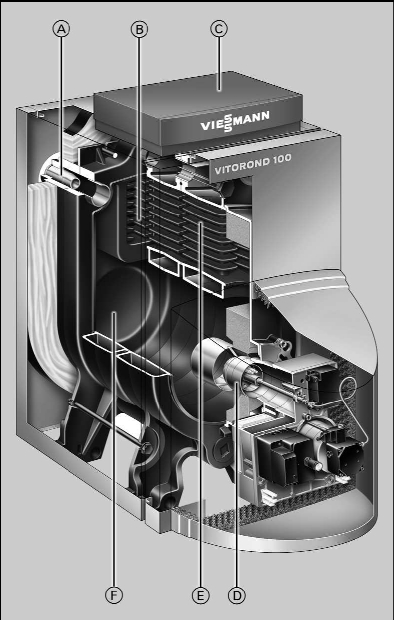

Описание
|
А. Специальные гидравлические связи с системой Jetflow.
B. Теплообменные поверхности Eutectoplex из специального гомогенного серого чугуна.
C. Vitotronic – контроллер нового поколения: интеллектуален, удобен в монтаже, эксплуатации и сервисном обслуживании.
D. Жидкотопливная горелка Vitoflame 200.
E. 3. газоход.
F. Камера сгорания.
|
Технические характеристики
Номинальная тепловая мощность, кВт |
15 |
18 |
22 |
27 |
33 |
Идентификатор изделия |
CE‐0645AU‐114.3 |
Установочные размеры (с теплоизоляцией) |
Длина, мм |
515 |
515 |
650 |
790 |
790 |
Ширина соответствует общей ширине, мм |
500 |
500 |
500 |
500 |
500 |
Высота, мм |
830 |
830 |
830 |
830 |
830 |
Габаритные размеры |
Общая длина, мм |
890 |
890 |
1025 |
1165 |
1165 |
Общая ширина, мм |
500 |
500 |
500 |
500 |
500 |
Общая высота, мм |
940 |
940 |
940 |
940 |
940 |
Высота опорной рамы, мм |
250 |
250 |
250 |
250 |
250 |
Высота подставного емкостного водонагревателя:
– объем 130 ‐ 200 л, мм
– объем 350 л, мм |
654
- |
654
- |
654
- |
654
786 |
654
786 |
Масса котлового блока, кг |
89 |
89 |
120 |
152 |
152 |
Общая масса водогрейного котла с теплоизоляцией, горелкой и контроллером котлового контура, кг |
128 |
128 |
165 |
202 |
202 |
Объем котловой воды, л |
27 |
27 |
35 |
44 |
44 |
Допустимое рабочее давление, бар |
3 |
3 |
3 |
3 |
3 |
Присоединительные патрубки водогрейного котла |
Патрубки пoдающей и обратной магистралей, G |
1½ |
1½ |
1½ |
1½ |
1½ |
Патрубок аварийной линии (предохранительный клапан), G |
1½ |
1½ |
1½ |
1½ |
1½ |
Выпускной вентиль, G |
1½ |
1½ |
1½ |
1½ |
1½ |
Параметры отходящего газа1 |
Температура при температуре котловой воды:
– 40 °C, °C
– 75 °C, °C |
145
170 |
145
170 |
145
170 |
145
170 |
145
170 |
Массовый расход при использовании легкого котельного топлива EL и природного газа, кг/ч |
26 |
31 |
38 |
46 |
56 |
Нормативный к.п.д. при температуре отопительной системы 75/60 °C, % |
94,5 |
94,5 |
94,5 |
94,5 |
94,5 |
Патрубок присоединения газохода, Ø мм |
130 |
130 |
130 |
130 |
130 |
Объем газа в водогрейном котле, л |
27 |
27 |
39 |
51 |
51 |
Сопротивление на стороне топочных газов2, Па (мбар) |
6 (0,06) |
7 (0,07) |
8 (0,08) |
8 (0,08) |
8 (0,08) |
Требуемый напор3, Па (мбар) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
Примечания:
1. Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13 % CO2 при использовании легкого котельного топлива EL и 10 % CO2 при использовании природного газа.
Температуры отходящих газов как средние значения брутто по EN 304 (измерение выполнено 5 термоэлементами) при температуре воздуха для горения 20 °C.
Температура отходящих газов при температуре котловой воды 40 °C, используется при расчете параметров газовыпускной системы.
Температура отходящих газов при температуре котловой воды 75 °C служит для определения области применения газоходов при максимально допустимых рабочих температурах.
2. Учесть при выборе горелки.
3. Учесть при выборе параметров дымовой трубы.
|
