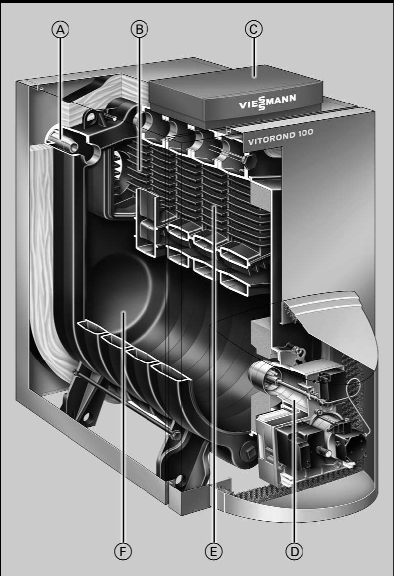

Описание
|
А. Специальные гидравлические связи с системой Jetflow.
B. Теплообменные поверхности Eutectoplex из специального гомогенного серого чугуна.
C. Vitotronic – контроллер нового поколения: интеллектуален, удобен в монтаже, эксплуатации и сервисном обслуживании.
D. Жидкотопливная горелка Vitoflame 200.
E. 3. газоход.
F. Камера сгорания.
|
Технические характеристики
Номинальная тепловая мощность, кВт |
40 |
50 |
63 |
80 |
100 |
Идентификатор изделия |
CE‐0645AU‐114.3 |
Размеры котлового блока |
Длина, мм |
583 |
710 |
837 |
964 |
1091 |
Ширина, мм |
512 |
512 |
512 |
512 |
512 |
Высота, мм |
935 |
935 |
935 |
935 |
935 |
Габаритные размеры |
Общая длина, мм |
915 |
1040 |
1170 |
9551 |
10801 |
Общая ширина, мм |
565 |
565 |
565 |
565 |
565 |
Общая высота, мм |
1110 |
1110 |
1110 |
1110 |
1110 |
Высота опорной рамы, мм |
250 |
250 |
250 |
- |
- |
Масса котлового блока, кг |
186 |
237 |
288 |
340 |
391 |
Общая масса водогрейного котла с теплоизоляцией, горелкой и контроллером котлового контура, кг |
223 |
276 |
329 |
361 |
416 |
Объем котловой воды, л |
50 |
63 |
76 |
89 |
102 |
Допустимое рабочее давление, бар |
3 |
3 |
3 |
3 |
3 |
Присоединительные патрубки водогрейного котла |
Патрубки пoдающей и обратной магистралей котла, G |
2 |
2 |
2 |
2 |
2 |
Патрубок аварийной линии (предохранительный клапан), G |
2 |
2 |
2 |
2 |
2 |
Выпускной патрубок, G |
2 |
2 |
2 |
2 |
2 |
Параметры отходящего газа2 |
Температура при температуре котловой воды:
– 40 °C, °C
– 75 °C:
– Номинальная тепловая мощность, °C
– Частичная нагрузка, °C |
140
170
- |
140
170
- |
140
170
- |
140
170
115 |
140
170
115 |
Массовый расход при использовании легкого котельного топлива EL и природного газа, кг/ч |
68 |
85 |
107 |
129 |
151 |
Нормативный к.п.д. при температуре отопительной системы 75/60 °C, % |
94,5 |
94,5 |
94,5 |
94,5 |
94,5 |
Патрубок присоединения газохода, Ø мм |
150 |
150 |
150 |
180 |
180 |
Объем газа в водогрейном котле, л |
63 |
82 |
102 |
122 |
142 |
Сопротивление на стороне топочных газов2, Па (мбар) |
8 (0,08) |
11 (0,011) |
13 (0,013) |
25 (0,025) |
45 (0,045) |
Требуемый напор4, Па (мбар) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
5 (0,05) |
Примечания:
1. Общая длина без горелки и колпака.
2. Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13 % CO2 при использовании легкого котельного топлива EL и 10 % CO2 при использовании природного газа.
Температуры отходящих газов как средние значения брутто по EN 304 (измерение выполнено 5 термоэлементами) при температуре воздуха для горения 20 °C.
Температура отходящих газов при температуре котловой воды 40 °C, используется при расчете параметров газовыпускной системы.
Температура отходящих газов при температуре котловой воды 75 °C служит для определения области применения газоходов при максимально допустимых рабочих температурах.
3. Учесть при выборе горелки.
4. Учесть при выборе параметров дымовой трубы.
|
