Двухступенчатые абсорбционные чиллеры двойного эффекта с прямым пламенным нагревом. В режиме охлаждения температура воды на выходе охлаждается до 7 °С, а в режиме нагрева греется до 60 °С.
Технические характеристики
Модель |
AR-F20G3 |
AR-F30G3 |
AR-F40G3 |
AR-F50G3 |
AR-F60G3 |
AR-F70G3 |
AR-F80G3 |
AR-F90G3 |
AR-F100G3 |
Мощность в режиме охлаждения, USRT |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
Мощность в режиме нагрева, ккал/ч |
55 200 |
82 800 |
110 400 |
138 000 |
165 600 |
193 200 |
220 800 |
248 400 |
276 000 |
Охлажденная и нагретая вода |
Температура охлажденной воды, °С |
12 → 7 |
Температура нагретой воды, °С |
55,4 → 60 |
Расход, л/м |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
Перепад давления, мH2O |
4,0 |
4,0 |
6,0 |
6,5 |
7,9 |
4,9 |
4,1 |
7,3 |
5,8 |
Фитинг, А |
50 |
50 |
65 |
65 |
65 |
80 |
80 |
100 |
100 |
Охлаждающая вода |
Температура, °C |
32 → 37 |
Расход, л/м |
380 |
570 |
760 |
950 |
1140 |
1330 |
1520 |
1710 |
1900 |
Перепад давления, мH2O |
6,4 |
7,5 |
11,5 |
14 |
15 |
7,8 |
7,8 |
6,4 |
7,9 |
Фитинг, А |
65 |
65 |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
Топливо |
Необходимое давление газа, ммH2O |
150-5000 |
Потребление газа, нм3 |
Высшая теплота сгорания, 11000 ккал/нм3 |
5,8 |
8,7 |
11,6 |
14,5 |
17,4 |
20,3 |
23,2 |
26,1 |
29,0 |
Высшая теплота сгорания, 15000 ккал/нм3 |
4,3 |
6,4 |
8,5 |
10,6 |
12,8 |
14,9 |
17,0 |
19,1 |
21,3 |
Потребление жидкого топлива, кг/ч |
5,6 |
8,4 |
11,2 |
13,9 |
16,7 |
19,5 |
22,3 |
25,1 |
27,9 |
Фитинг, газ (жидкое топливо), А |
25 (10) |
40 (10) |
Размеры выхлопной трубы, мм х мм |
300x420 |
300x420 |
394x420 |
394x420 |
394x420 |
470x520 |
470x520 |
470x520 |
470x520 |
Электричество |
Источник питания |
3 фазы , 380 В, 50/60 Гц |
Мощность, кВА |
4,2 |
4,2 |
4,9 |
4,9 |
4,9 |
7,5 |
7,5 |
7,5 |
7,5 |
Насос для абсорбента, кВт |
0,55 |
0,55 |
0,75 |
0,75 |
0,75 |
1,1+0,4 |
1,1+0,4 |
1,1+0,4 |
1,1+0,4 |
Насос для хладагента, кВт |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,4 |
0,4 |
0,4 |
0,4 |
Вентилятор горелки, кВт |
0,25 |
0,25 |
0,4 |
0,4 |
0,4 |
0,75 |
0,75 |
0,75 |
0,75 |
Вакуумный насос, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Уровень потребления, кВт |
2,9 |
2,9 |
3,3 |
3,3 |
3,3 |
5,5 |
5,5 |
5,5 |
5,5 |
Контроль производительности |
Полностью автоматический, включение-выключение |
Полностью автоматический, пропорциональное регулирование |
Вес |
При эксплуатации, т |
1,6 |
1,9 |
3,1 |
3,2 |
3,4 |
4,6 |
4,7 |
4,7 |
4,7 |
При траспортировке, т |
1,5 |
1,8 |
3,0 |
3,1 |
3,3 |
4,4 |
4,5 |
4,5 |
4,5 |
Размещение |
В помещении |
Габариты |
Длина, мм |
1728 |
1728 |
2158 |
2158 |
2158 |
2455 |
2455 |
2455 |
2455 |
Ширина, мм |
1382 |
1382 |
1592 |
1592 |
1592 |
1775 |
1775 |
1775 |
1775 |
Высота, мм |
1872 |
1872 |
1872 |
1872 |
1872 |
2046 |
2046 |
2046 |
2046 |
Примечания:
1. 1 USRT = 3024 ккал/ч = 3,517 кВт.
2. Максимально допустимое давление водяного контура (AR-F20G3~F60G3) 5 кг/см2, (AR-F70G3~F1500G3) 8 кг/см2.
3. Коэффициент загрязнения охлажденной, охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
4. Данные по жидкому топливу основаны на керосине с низшей теплотворной способностью: 10 400 ккал/кг.
Технические характеристики (продолжение)
Модель |
AR-F115G3 |
AR-F125G3 |
AR-F140G3 |
AR-F150G3 |
AR-F170G3 |
AR-F200G3 |
AR-F220G3 |
AR-F250G3 |
AR-F270G3 |
Мощность в режиме охлаждения, USRT |
115 |
125 |
140 |
150 |
170 |
200 |
220 |
250 |
270 |
Мощность в режиме нагрева, ккал/ч |
347 800 |
378 000 |
423 400 |
453 600 |
514 100 |
604 800 |
665 300 |
756 000 |
816 480 |
Охлажденная вода |
Температура охлажденной воды, °С |
12 → 7 |
Расход, м3/ч |
69,6 |
75,6 |
84,7 |
90,8 |
102,8 |
121 |
133,1 |
151,2 |
163,3 |
Перепад давления, мH2O |
4,2 |
4,9 |
5,4 |
6,2 |
7,9 |
10,9 |
5,5 |
7,2 |
3,6 |
Фитинг, А |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
125 |
Количество каналов |
Четное |
Нечетное |
Охлаждающая вода |
Температура, °C |
32 → 37,4 |
Расход, м3/ч |
119,6 |
130 |
145,6 |
156 |
176,8 |
208 |
228,8 |
260 |
280,8 |
Перепад давления, мH2O |
6,4 |
7,5 |
5,4 |
6,2 |
3,9 |
5,4 |
8,8 |
11,3 |
6,8 |
Фитинг, А |
125 |
125 |
125 |
125 |
125 |
150 |
150 |
150 |
150 |
Количество каналов |
Четное |
Нечетное |
Четное |
Нечетное |
Нагретая вода |
Температура, °C |
55 → 60 |
Расход, м3/ч |
69,6 |
75,6 |
84,7 |
90,8 |
102,8 |
121 |
133,1 |
151,2 |
163,3 |
Перепад давления, мH2O |
4,2 |
4,9 |
5,4 |
6,2 |
7,9 |
10,9 |
5,5 |
7,2 |
3,6 |
Фитинг, А |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
125 |
Количество каналов |
Четное |
Нечетное |
Топливо |
Необходимое давление газа, ммH2O |
170-5000 |
Потребление газа, охлаждение (нагрев), нм3 |
Высшая теплота сгорания, 11000 ккал/нм3 |
31,2 (36,9) |
34 (40,1) |
38,1 (44,9) |
40,8 (48,1) |
46,2 (54,5) |
54,4 (64,1) |
59,8 (74,5) |
68 (84,6) |
73,4 (91,4) |
Высшая теплота сгорания, 15000 ккал/нм3 |
22,9 (27,1) |
24,9 (29,5) |
27,9 (33,0) |
29,9 (35,4) |
33,9 (40,1) |
39,8 (47,2) |
43,8 (54,5) |
49,8 (61,9) |
53,8 (66,9) |
Фитинг, газ (жидкое топливо), А |
50 (10) |
65 (10) |
65 (15) |
40 (15) |
50 (15) |
Размеры выхлопной трубы, мм х мм |
470x520 |
470x520 |
470x520 |
470x520 |
470x520 |
470x520 |
400x500 |
400x500 |
400x500 |
Электричество |
Мощность, кВА |
12,7 |
12,7 |
12,7 |
12,7 |
12,7 |
12,7 |
14,0 |
14,0 |
14,0 |
Насос для абсорбента, кВт |
3,7 |
3,7 |
3,7 |
3,7 |
3,7 |
3,7 |
4,5 |
4,5 |
4,5 |
Насос для хладагента, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,8 |
0,8 |
0,8 |
Вентилятор горелки, кВт |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2,2 |
2,2 |
2,2 |
2,2 |
Вакуумный насос, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Топливный насос, кВт |
0,55 |
0,55 |
0,55 |
0,55 |
0,55 |
0,55 |
0,55 |
0,55 |
0,55 |
Вес |
При эксплуатации, т |
7,5 |
7,5 |
7,8 |
7,8 |
8,6 |
8,6 |
11,7 |
12,0 |
12,1 |
Примечания:
1. 1 USRT = 3024 ккал/ч = 3,517 кВт.
2. Максимально допустимое давление водяного контура (AR-F20G3~F60G3) 5 кг/см2, (AR-F70G3~F1500G3) 8 кг/см2.
3. Коэффициент загрязнения охлажденной, охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
4. Данные по жидкому топливу основаны на керосине с низшей теплотворной способностью: 10 400 ккал/кг.
Технические характеристики (продолжение)
Модель |
AR-F320G3 |
AR-F360G3 |
AR-F400G3 |
AR-F450G3 |
AR-F500G3 |
AR-F550G3 |
AR-F600G3 |
Мощность в режиме охлаждения, USRT |
320 |
360 |
400 |
450 |
500 |
550 |
600 |
Мощность в режиме нагрева, ккал/ч |
967 680 |
1 088 640 |
1 209 600 |
1 360 800 |
1 512 000 |
1 663 200 |
1 814 400 |
Охлажденная вода |
Температура охлажденной воды, °С |
12 → 7 |
Расход, м3/ч |
193,5 |
217,7 |
241,9 |
272,2 |
302,4 |
332,7 |
362,9 |
Перепад давления, мH2O |
5,0 |
7,6 |
9,4 |
4,3 |
5,3 |
7,5 |
8,9 |
Фитинг, А |
150 |
150 |
150 |
200 |
200 |
200 |
200 |
Количество каналов |
Нечетное |
Четное |
Охлаждающая вода |
Температура, °C |
32 → 37,4 |
Расход, м3/ч |
332,8 |
374,4 |
416 |
468 |
520 |
572 |
624 |
Перепад давления, мH2O |
9,6 |
12,3 |
15,2 |
8,4 |
10,4 |
11,5 |
13,7 |
Фитинг, А |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
Количество каналов |
Нечетное |
Четное |
Нагретая вода |
Температура, °C |
55 → 60 |
Расход, м3/ч |
193,5 |
217,7 |
241,9 |
272,2 |
302,4 |
332,7 |
362,9 |
Перепад давления, мH2O |
5,0 |
7,6 |
9,4 |
4,3 |
5,3 |
7,5 |
8,9 |
Фитинг, А |
150 |
150 |
150 |
200 |
200 |
200 |
200 |
Количество каналов |
Нечетное |
Четное |
Топливо |
Необходимое давление газа, ммH2O |
500-4000 |
Потребление газа, охлаждение (нагрев), нм3 |
Высшая теплота сгорания, 11000 ккал/нм3 |
87 (108) |
97,9 (122) |
108 (135) |
122 (152) |
136 (169) |
149 (186) |
163 (203) |
Высшая теплота сгорания, 15000 ккал/нм3 |
63,8 () |
71,8 () |
79,7 () |
89,7 () |
99,7 () |
109,7 () |
119,6 () |
Фитинг, газ (жидкое топливо), А |
50 (15) |
65 (15) |
65 (20) |
80 (20) |
80 (25) |
Размеры выхлопной трубы, мм х мм |
400x500 |
600x600 |
600x600 |
600x600 |
600x600 |
600x600 |
600x600 |
Электричество |
Мощность, кВА |
16,4 |
16,4 |
16,4 |
24,8 |
27,3 |
27,3 |
27,3 |
Насос для абсорбента, кВт |
4,5 |
4,5 |
4,5 |
5,5 |
5,5 |
5,5 |
5,5 |
Насос для хладагента, кВт |
0,8 |
0,8 |
0,8 |
1,5 |
1,5 |
1,5 |
1,5 |
Вентилятор горелки, кВт |
3,7(4,0) |
3,7(4,0) |
3,7(4,0) |
3,7(4,0) |
5,5 |
5,5 |
5,5 |
Вакуумный насос, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Топливный насос, кВт |
0,55 |
0,55 |
0,55 |
0,55 |
1,1 |
1,1 |
1,1 |
Вес |
При эксплуатации, газ (жидкое топливо), т |
12,2 |
13,5 |
14,7 |
16,6 (17,1) |
18,6 (19,1) |
22,0 (23,0) |
23,5 (24,5) |
Примечания:
1. 1 USRT = 3024 ккал/ч = 3,517 кВт.
2. Максимально допустимое давление водяного контура (AR-F20G3~F60G3) 5 кг/см2, (AR-F70G3~F1500G3) 8 кг/см2.
3. Коэффициент загрязнения охлажденной, охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
4. Данные по жидкому топливу основаны на керосине с низшей теплотворной способностью: 10 400 ккал/кг.
Технические характеристики (продолжение)
Модель |
AR-F700G3 |
AR-F800G3 |
AR-F900G3 |
AR-F1000G3 |
AR-F1250G3 |
AR-F1500G3 |
Мощность в режиме охлаждения, USRT |
700 |
800 |
900 |
1 000 |
1 250 |
1 500 |
Мощность в режиме нагрева, ккал/ч |
2 116 800 |
2 419 200 |
2 721 600 |
3 024 000 |
3 780 000 |
4 536 000 |
Охлажденная вода |
Температура охлажденной воды, °С |
12 → 7 |
Расход, м3/ч |
423,4 |
483,8 |
544,3 |
604,8 |
756 |
907,2 |
Перепад давления, мH2O |
7,4 |
7,6 |
7,9 |
8,3 |
11,9 |
17,2 |
Фитинг, А |
250 |
250 |
250 |
300 |
300 |
350 |
Количество каналов |
Четное |
Нечетное |
Четное |
Охлаждающая вода |
Температура, °C |
32 → 37,4 |
Расход, м3/ч |
728 |
832 |
936 |
1 040 |
1 300 |
1 560 |
Перепад давления, мH2O |
8,0 |
8,5 |
13 |
5,3 |
11,2 |
14,8 |
Фитинг, А |
300 |
350 |
350 |
350 |
400 |
400 |
Количество каналов |
Четное |
Нечетное |
Четное |
Нагретая вода |
Температура, °C |
55 → 60 |
Расход, м3/ч |
423,4 |
483,8 |
544,3 |
604,8 |
756 |
907,2 |
Перепад давления, мH2O |
7,4 |
7,6 |
7,9 |
8,3 |
11,9 |
17,2 |
Фитинг, А |
250 |
250 |
250 |
300 |
300 |
350 |
Количество каналов |
Четное |
Нечетное |
Четное |
Топливо |
Необходимое давление газа, ммH2O |
500-4000 |
Потребление газа, охлаждение (нагрев), нм3 |
Высшая теплота сгорания, 11000 ккал/нм3 |
190 (237) |
217 (271) |
244 (304) |
272 (338) |
340 (423) |
408 (508) |
Высшая теплота сгорания, 15000 ккал/нм3 |
139,6 (173) |
159 (198) |
179 (223) |
199 (247) |
249 (309) |
299 (371) |
Фитинг, газ (жидкое топливо), А |
80 (25) |
80 (30) |
100 (40) |
100 (25х2) |
Размеры выхлопной трубы, мм х мм |
600x600 |
700x700 |
770x800 |
770x800 |
770x800 |
700x700
700x700 |
Электричество |
Мощность, кВА |
31,1 |
42,0 |
45,0 |
50,0 |
64,0 |
67,4 |
Насос для абсорбента, кВт |
7,5 |
7,5+3,7 |
7,5+3,7+3,7 |
7,5+3,7+3,7 |
7,5+3,7+3,7 |
11+3,7+3,7 |
Насос для хладагента, кВт |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
Вентилятор горелки, кВт |
5,5 |
7,5 |
7,5 |
11 |
15 |
18,5 |
Вакуумный насос, кВт |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Топливный насос, кВт |
1,1 |
1,1 |
1,1 |
1,1 |
1,5 |
3,8 |
Вес |
При эксплуатации, газ (жидкое топливо), т |
28,0 (29,0) |
34,0 (36,0) |
38,0 (40,0) |
40,0 (43,0) |
58,0 (62,0) |
75,0 (79,0) |
Примечания:
1. 1 USRT = 3024 ккал/ч = 3,517 кВт.
2. Максимально допустимое давление водяного контура (AR-F20G3~F60G3) 5 кг/см2, (AR-F70G3~F1500G3) 8 кг/см2.
3. Коэффициент загрязнения охлажденной, охлаждающей и нагретой воды 0,0001м2ч°С/ккал.
4. Данные по жидкому топливу основаны на керосине с низшей теплотворной способностью: 10 400 ккал/кг.

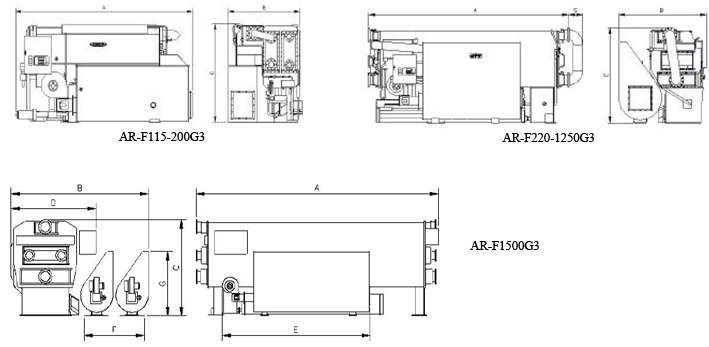

Габариты и масса
Модель AR-F |
115G3
125G3 |
140G3 |
150G3 |
170G3 |
200G3 |
220G3 |
250G3 |
270G3 |
320G3 |
360G3 |
400G3 |
Длина (А), мм |
3 687 |
3 840 |
3 840 |
4 101 |
4 101 |
3 750 |
3 750 |
3 750 |
3 750 |
4 630 |
4 630 |
Ширина (В), мм |
1 852 |
1 852 |
1 852 |
1 852 |
1 852 |
2 462 |
2 462 |
2 462 |
2 462 |
2 685 |
2 685 |
Высота (С), мм |
2 065 |
2 065 |
2 065 |
2 065 |
2 065 |
2 534 |
2 534 |
2 534 |
2 534 |
2 535 |
2 535 |
Соединительный патрубок (S), мм |
|
|
|
|
|
250 |
250 |
250 |
330 |
422 |
422 |
Пространство для демонтажа труб (L), мм |
2 900 |
2 900 |
2 900 |
2 900 |
2 900 |
3 150 |
3 150 |
3 150 |
3 150 |
4 000 |
4 000 |
Вес, т |
7,0 |
7,3 |
7,3 |
8,1 |
8,1 |
11,0 |
11,3 |
11,4 |
11,5 |
12,8 |
14,0 |
Модель AR-F |
450G3 |
500G3 |
550G3 |
600G3 |
700G3 |
800G3 |
900G3 |
1000G3 |
1250G3 |
1500G3 |
Длина (А), мм |
5 624 |
5 624 |
6 630 |
6 630 |
6 600 |
6 600 |
7 800 |
7 800 |
8 800 |
8 800 |
Ширина (В), мм |
2 765 |
2 765 |
2 840 |
2 840 |
3 255 |
3 355 |
3 920 |
3 920 |
3 920 |
5 700 |
Высота (С), мм |
2 580 |
2 580 |
2 655 |
2 655 |
2 866 |
2 889 |
3 300 |
3 300 |
3 340 |
3 340 |
Соединительный патрубок (S), мм |
525 |
525 |
626 |
626 |
475 |
544 |
721 |
721 |
823 |
823 |
Пространство для демонтажа труб (L), мм |
5,000 |
5,000 |
6,000 |
6,000 |
6,000 |
6,000 |
7,000 |
7,000 |
8,000 |
8,000 |
Вес, газ (жидкое топливо), т |
15,6 (16,1) |
17,6 (18,1) |
21,0 (22,0) |
22,5 (23,5) |
27,0 (28,0) |
32 (34) |
35,5 (37,5) |
37,5 (40,5) |
41,8 (46,0) |
38,0 (38,0) |
|
