Описание

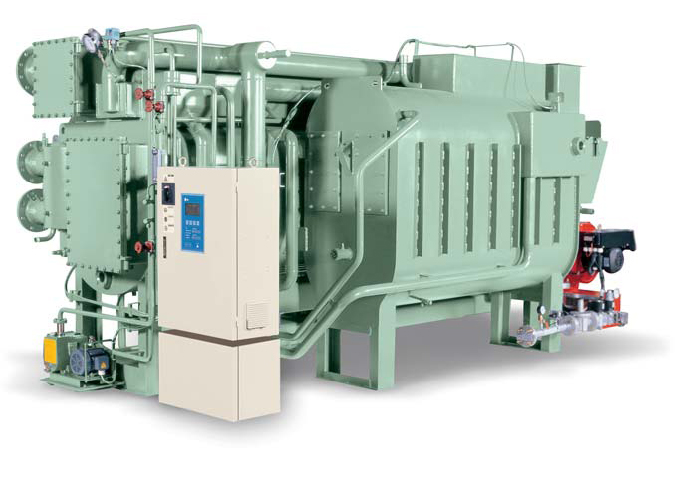

Абсорбционные чиллеры двойного эффекта с прямым пламенным нагревом, работающие на газе или дизтопливе. В режиме охлаждения температура воды на выходе охлаждается до 7 °С, а в режиме нагрева греется до 60 °С.
Технические характеристики
Модель
|
Устройство |
LDF-S010S |
LDF-S012S |
LDF-S015S |
LDF-S018S |
LDF-S021S |
Номинальная мощность в режиме охлаждения |
(USRT) |
100 |
120 |
150 |
180 |
210 |
Номинальная мощность в режиме нагрева |
Мкал/ч |
253 |
304 |
380 |
455 |
531 |
Система охлаждённой (нагретой) воды |
|
12 → 7 °С (55,8 → 60 °С) |
- расход |
м3/ч |
60,5 |
72,6 |
90,7 |
108,9 |
127,0 |
- перепад давления |
(мH2O) |
6,5 |
6,6 |
8,0 |
8,3 |
7,5 |
- фитинг |
дюймы |
4 |
5 |
Система охлаждающей воды |
|
32 → 37,5 °С |
- расход |
м3/ч |
100 |
120 |
150 |
180 |
210 |
- перепад давления |
(мH2O) |
3.9 |
4.4 |
6.5 |
7.7 |
5.6 |
- фитинг |
дюймы |
5 |
6 |
Электрическое питание |
|
3 фазы, 220/380/440 В, 50~60 Гц |
Электрические параметры |
Газ |
- полный электрический ток |
А |
11,83 |
14,23 |
- площадь сечения кабеля |
мм2 |
3,5 |
- потребление электрической энергии |
кВА |
7,3 |
7,7 |
8,6 |
Нефть |
- полный электрический ток |
А |
12,63 |
16,03 |
- площадь сечения кабеля |
мм2 |
3,5 |
- потребление электрической энергии |
кВА |
7,7 |
9,7 |
Насос для абсорбента №1 |
кВт (А) |
2,4 (6,4) |
Насос для абсорбента №2 |
кВт (А) |
********* |
Насос для хладагента |
кВт (А) |
0,2 (1,13) |
Продувной насос |
кВт (А) |
0,4 (1,6) |
Вентилятор горелки (Газ) |
кВт (А) |
0,75 (2,2) |
1,5 (4,6) |
Вентилятор горелки (Дизтопливо) |
кВт (А) |
0,75 (2,2) |
1,5 (4,6) |
Топливный насос (Дизтопливо) |
кВт (А) |
0,24 (0,8) |
0,55 (1,8) |
Габариты |
Длина |
мм |
2700 |
3720 |
3740 |
Ширина |
мм |
1990 |
2010 |
2190 |
Высота |
мм |
2030 |
Масса |
При эксплуатации |
т. |
4,8 |
5,1 |
6,1 |
6,7 |
7,9 |
При транспортировке |
т. |
4,0 |
4,2 |
5,1 |
5,6 |
6,4 |
Способ поставки |
|
1 секция |
Топливо |
Газ |
|
|
- размер сопла |
дюймы |
1 1/2 |
- 11000 ккал/нм3 (Охлаждение / нагрев) |
нм3/ч |
27,3 |
32,8 |
41,0 |
49,1 |
57,3 |
Дизтопливо |
|
|
- размер сопла |
дюймы |
15 |
- дизель (охлаждение / нагрев) |
кг/ч |
27.4 |
32.9 |
41.1 |
49.3 |
57.5 |
Фитинг дымохода |
мм |
280х210 |
310х310 |
Пространство для демонтажа труб |
мм |
400 |
3400 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Стандартное давление газа: 4000 мм. водного столба
4) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
5) Площадь сечения кабеля электропитания зависит от температуры окружающей среды (40 °С) и металла проводника
6) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LDF-S024S |
LDF-S028S |
LDF-S032S |
LDF-S036S |
LDF-S040S |
Номинальная мощность в режиме охлаждения |
(USRT) |
240 |
280 |
320 |
360 |
400 |
Номинальная мощность в режиме нагрева |
Мкал/ч |
607 |
708 |
810 |
911 |
1012 |
Система охлаждённой (нагретой) воды |
|
12 → 7 °С (55,8 → 60 °С) |
- расход |
м3/ч |
145,2 |
169,3 |
193,5 |
217,7 |
241,9 |
- перепад давления |
(мH2O) |
7,9 |
5,1 |
5,5 |
5,8 |
6,1 |
- фитинг |
дюймы |
5 |
6 |
Система охлаждающей воды |
|
32 → 37,5 °С |
- расход |
м3/ч |
240 |
280 |
320 |
360 |
400 |
- перепад давления |
(мH2O) |
6.2 |
10.9 |
12.1 |
8.7 |
9.4 |
- фитинг |
дюймы |
6 |
8 |
Электрическое питание |
|
3 фазы, 220/380/440 В, 50~60 Гц |
Электрические параметры |
Газ |
- полный электрический ток |
А |
15,63 |
19,72 |
27,32 |
- площадь сечения кабеля |
мм2 |
3,5 |
5,5 |
- потребление электрической энергии |
кВА |
8,6 |
11,9 |
13,9 |
Нефть |
- полный электрический ток |
А |
17,43 |
21,52 |
29,12 |
- площадь сечения кабеля |
мм2 |
3,5 |
5,5 |
8,0 |
- потребление электрической энергии |
кВА |
9,7 |
15,1 |
17,2 |
Насос для абсорбента №1 |
кВт (А) |
2,4 (6,4) |
3,4 (10,2) |
Насос для абсорбента №2 |
кВт (А) |
********* |
Насос для хладагента |
кВт (А) |
0,2 (1,13) |
0,4 (1,42) |
Продувной насос |
кВт (А) |
0,4 (1,6) |
Вентилятор горелки (Газ) |
кВт (А) |
2,2 (6,0) |
5,5 (13,6) |
Вентилятор горелки (Дизтопливо) |
кВт (А) |
2,2 (6,0) |
5,5 (13,6) |
Топливный насос (Дизтопливо) |
кВт (А) |
0,55 (1,8) |
Габариты |
Длина |
мм |
3740 |
3780 |
3890 |
Ширина |
мм |
2210 |
2170 |
2310 |
2350 |
Высота |
мм |
2030 |
2540 |
Масса |
При эксплуатации |
т. |
8,2 |
9,2 |
9,8 |
12,3 |
12,7 |
При транспортировке |
т. |
7,6 |
8,1 |
8,7 |
10,8 |
11,1 |
Способ поставки |
|
1 секция |
Топливо |
Газ |
|
|
- размер сопла |
дюймы |
1 1/2 |
2 |
- 11000 ккал/нм3 (охлаждение / нагрев) |
нм3/ч |
65,5 |
76,4 |
87,4 |
98,3 |
109,2 |
Дизтопливо |
|
|
- размер сопла |
дюймы |
15 |
- дизель (охлаждение / нагрев) |
кг/ч |
65.8 |
76.7 |
87.7 |
98.6 |
109.6 |
Фитинг присоединения дымохода |
мм |
310х310 |
360х310 |
Пространство для демонтажа труб |
мм |
3400 |
4500 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Стандартное давление газа: 4000 мм. водного столба
4) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
5) Площадь сечения кабеля электропитания зависит от температуры окружающей среды (40 °С) и металла проводника
6) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LDF-S045S |
LDF-S050S |
LDF-S056S |
LDF-S063S |
LDF-S070S |
LDF-S080S |
LDF-S090S |
Номинальная мощность в режиме охлаждения |
(USRT) |
450 |
500 |
560 |
630 |
700 |
800 |
900 |
Номинальная мощность в режиме нагрева |
Мкал/ч |
1139 |
1265 |
1417 |
1594 |
1771 |
2024 |
2277 |
Система охлаждённой (нагретой) воды |
|
12 → 7 °С (55,8 → 60 °С) |
- расход |
м3/ч |
272,2 |
302,4 |
339,0 |
381,0 |
423,0 |
484,0 |
544,0 |
- перепад давления |
(мH2O) |
5,2 |
5,5 |
4,6 |
6,2 |
8,1 |
4,7 |
6,4 |
- фитинг |
дюймы |
8 |
10 |
Система охлаждающей воды |
|
32 → 37,5 °С |
- расход |
м3/ч |
450 |
500 |
560 |
630 |
700 |
800 |
900 |
- перепад давления |
(мH2O) |
10,3 |
11,2 |
7,1 |
9,4 |
12,1 |
8,4 |
11,1 |
- фитинг |
дюймы |
10 |
14 |
Электрическое питание |
|
3 фазы, 220/380/440 В, 50~60 Гц |
Электрические параметры |
Газ |
- полный электрический ток |
А |
27,32 |
40,42 |
41,82 |
40,62 |
49,62 |
- площадь сечения кабеля |
мм2 |
5,5 |
14,0 |
- потребление электрической энергии |
кВА |
13,9 |
24,4 |
27,2 |
33,4 |
Нефть |
- полный электрический ток |
А |
29,12 |
42,22 |
46,42 |
45,22 |
54,22 |
- площадь сечения кабеля |
мм2 |
8,0 |
14,0 |
22,0 |
- потребление электрической энергии |
кВА |
17,2 |
17,2 |
25,5 |
27,6 |
30,1 |
36,0 |
Насос для абсорбента №1 |
кВт (А) |
3,4 (10,2) |
6,6 (16,2) |
7,5 (25,0) |
Насос для абсорбента №2 |
кВт (А) |
*** |
2,0 (6,8) |
2,2 (5,8) |
Насос для хладагента |
кВт (А) |
0,4 (1,42) |
Продувной насос |
кВт (А) |
0,4 (1,6) |
Вентилятор горелки (Газ) |
кВт (А) |
5,5 (13,6) |
7,5 (15,0) |
Вентилятор горелки (Дизтопливо) |
кВт (А) |
5,5 (13,6) |
7,5 (15,0) |
Топливный насос (Дизтопливо) |
кВт (А) |
0,55 (1,8) |
1,1 (4,6) |
Габариты |
Длина |
мм |
4870 |
5060 |
6100 |
5740 |
6240 |
Ширина |
мм |
2570 |
3080 |
3400 |
Высота |
мм |
2765 |
3255 |
3600 |
Масса |
При эксплуатации |
т. |
15,2 |
15,6 |
21,8 |
23,5 |
25,3 |
33,5 |
36,1 |
При транспортировке |
т. |
13,3 |
13,4 |
19,1 |
20,6 |
22,1 |
29,4 |
31,8 |
Способ поставки |
|
1 секция |
Мультисекционная |
Топливо |
Газ |
|
|
- размер сопла |
дюймы |
2 |
- 11000 ккал/нм3 (охлаждение / нагрев) |
нм3/ч |
122,9 |
136,5 |
153 |
172 |
191 |
218 |
245 |
Дизтопливо |
|
|
- размер сопла |
дюймы |
15 |
20 |
25 |
- дизель (охлаждение / нагрев) |
кг/ч |
123,3 |
137 |
154 |
173 |
192 |
219 |
246 |
Фитинг дымохода |
мм |
410x310 |
500x350 |
620x400 |
Пространство для демонтажа труб |
мм |
4500 |
4600 |
5200 |
5700 |
5200 |
5700 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Стандартное давление газа: 4000 мм. водного столба
4) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
5) Площадь сечения кабеля электропитания зависит от температуры окружающей среды (40 °С) и металла проводника
6) Технические характеристики могут быть изменены без предварительного уведомления
Технические характеристики (продолжение)
Модель
|
Устройство |
LDF-S100S |
LDF-S110S |
LDF-S120S |
LDF-S130S |
LDF-S140S |
LDF-S150S |
Номинальная мощность в режиме охлаждения |
(USRT) |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
Номинальная мощность в режиме нагрева |
Мкал/ч |
2530 |
2783 |
3036 |
3289 |
3542 |
3795 |
Система охлаждённой (нагретой) воды |
|
12 → 7 °С (55,8 → 60 °С) |
- расход |
м3/ч |
605,0 |
665,0 |
726,0 |
786,0 |
847,0 |
907,0 |
- перепад давления |
(мH2O) |
8,4 |
6,2 |
7,9 |
9,8 |
8,0 |
9,8 |
- фитинг |
дюймы |
10 |
12 |
14 |
Система охлаждающей воды |
|
32 → 37,5 °С |
- расход |
м3/ч |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
- перепад давления |
(мH2O) |
14,3 |
8,8 |
10,9 |
13,4 |
12,3 |
14,6 |
- фитинг |
дюймы |
14 |
16 |
Электрическое питание |
|
3 фазы, 220/380/440 В, 50~60 Гц |
Электрические параметры |
Газ |
- полный электрический ток |
А |
57,32 |
69,4 |
- площадь сечения кабеля |
мм2 |
22,0 |
38,0 |
- потребление электрической энергии |
кВА |
33,4 |
49,4 |
Нефть |
- полный электрический ток |
А |
61,92 |
74 |
- площадь сечения кабеля |
мм2 |
22,0 |
38,0 |
- потребление электрической энергии |
кВА |
36,0 |
52,0 |
Насос для абсорбента №1 |
кВт (А) |
7,5 (25,0) |
Насос для абсорбента №2 |
кВт (А) |
2,2 (5,8) |
5,5 (14,5) |
Насос для хладагента |
кВт (А) |
0,4 (1,42) |
1,5 (4,0) |
Продувной насос |
кВт (А) |
0,4 (1,6) |
0,75 (2,4) |
Вентилятор горелки (Газ) |
кВт (А) |
11 (22,7) |
11,0 (22,7) |
Вентилятор горелки (Дизтопливо) |
кВт (А) |
11 (22,7) |
11,0 (22,7) |
Топливный насос (Дизтопливо) |
кВт (А) |
1,1 (4,6) |
Габариты |
Длина |
мм |
6760 |
6170 |
6690 |
7190 |
6850 |
7350 |
Ширина |
мм |
3400 |
4180 |
4590 |
Высота |
мм |
3600 |
3800 |
Масса |
При эксплуатации |
т. |
38,9 |
44,3 |
47,6 |
50,6 |
55,5 |
58,5 |
При транспортировке |
т. |
34,3 |
39,8 |
42,8 |
45,5 |
50,0 |
52,6 |
Способ поставки |
|
Мультисекционная |
Топливо |
Газ |
|
|
- размер сопла |
дюймы |
2 |
2 1/2 |
- 11000 ккал/нм3 (охлаждение / нагрев) |
нм3/ч |
273 |
300 |
327 |
355 |
382 |
409 |
Дизтопливо |
|
|
- размер сопла |
дюймы |
25 |
- дизель (охлаждение / нагрев)????? |
кг/ч |
273 |
301 |
328 |
356 |
383 |
411 |
Фитинг дымохода |
мм |
620x400 |
900x400 |
Пространство для демонтажа труб |
мм |
6200 |
5700 |
6200 |
6700 |
6200 |
Примечания:
1) 1 USRT = 3,52 кВт (3024 ккал/ч)
2) Стандартное водяное давление в трубах (охлаждаемый и охлаждающий водяной контур): 8 кгс/см2 (785 кПа)
3) Стандартное давление газа: 4000 мм. водного столба
4) Характеристики электропотребления даны с учетом следующих характеристик: три фазы, напряжение 380 В, частота 50 Гц
5) Площадь сечения кабеля электропитания зависит от температуры окружающей среды (40 °С) и металла проводника
6) Технические характеристики могут быть изменены без предварительного уведомления
|
