Технические данные
| Двигатель |
6L22AG |
8L22AG |
12V22AG |
16V22AG |
18V22AG |
| Мощность двигателя, кВт |
1118 |
1491 |
2237 |
2982 |
3355 |
| Электрическая мощность, кВт |
1070 |
1425 |
2150 |
2885 |
3255 |
| Конфигурация цилиндров |
в линию |
V-образно |
| Количество цилиндров |
6 |
8 |
12 |
16 |
18 |
| Диаметр цилиндра/ход поршня (мм) |
220/300 |
| Рабочий объем цилиндра (л) |
11,4 |
| Пуск двигателя |
пневматический |
| Охлаждение |
водяное |
| Система воспламенения |
от искры, с малым количеством жидкого (пилотного) топлива |
| Частота, Гц |
50 |
| Частота вращения (об/мин) |
1000 (50 Гц) |
Примечание:
Значения установлены при следующих внешних условиях:
- температура окружающего воздуха 40 град. С.
- температура охлаждающей жидкости 35 град. С.
- атмосферное давление 100 кПа (750 мм.рт.ст);
- фактор мощности 0,9;
- метановое число газа >65, низшая теплота сгорания: газа = 41,6 МДж/нм3, пилотного топлива (дизтопливо или эквивалент) = 42,7 МДж/кг.

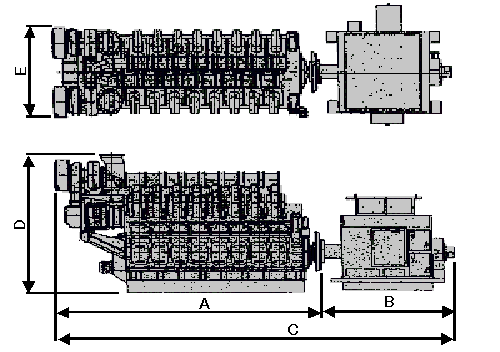

Габариты и масса
| Двигатель |
A (мм) |
B (мм) |
C (мм) |
D (мм) |
E (мм) |
Масса (т) |
| Двигатель |
Генератор |
| 6L22AG |
3 390 |
2 730 |
6 120 |
2 730 |
1 693 |
12 |
6,5 |
| 8L22AG |
4 130 |
3 100 |
7 230 |
2 847 |
1 693 |
15 |
11,0 |
| 12V22AG |
3 680 |
3 250 |
6 930 |
3 192 |
2 080 |
20 |
11,0 |
| 16V22AG |
4 480 |
3 490 |
7 970 |
3 192 |
2 080 |
24 |
15,0 |
| 18V22AG |
4 880 |
3 590 |
8 470 |
3 192 |
2 080 |
27 |
16,5 |

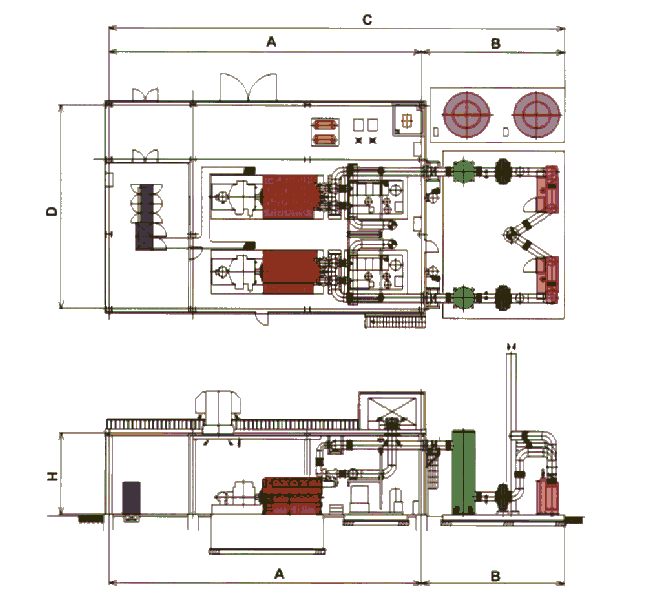

Образец размещения
| Двигатель |
A (мм) |
B (мм) |
C (мм) |
D (мм) |
H (мм) |
| 6L22AG |
17 000 |
8 000 |
25 000 |
15 000 |
6 000 |
| 8L22AG |
18 000 |
8 000 |
26 000 |
15 000 |
6 000 |
| 12V22AG |
21 000 |
11 000 |
32 000 |
16 500 |
7 000 |
| 16V22AG |
23 000 |
11 000 |
34 000 |
16 500 |
7 000 |
| 18V22AG |
24 000 |
11 000 |
35 000 |
16 500 |
7 000 |
|
