Технические характеристики
Марка электроагрегата |
8ДГ22Д1
(ДГР2А1000/1000) |
Мощность, кВт |
1000 |
Макс. мощность, кВт |
1100 |
Частота вращения, об/мин |
1000 |
Род тока |
переменный |
Частота тока, Гц |
50 |
Напряжение на клеммах, В |
400, 6300 |
Сухая масса, т |
24,5 |
Двигатель |
8Г22Д1
(8ЧН22/28) |
Тип |
Четырёхтактный, рядный, вертикальный, тронковый, нереверсивный дизель с непосредственным впрыском топлива, высоким газотурбинным наддувом и охлаждением наддувочного воздуха |
Номинальная мощность, кВт |
1250 |
Максимальная мощность, кВт |
1375 |
Число цилиндров |
8 |
Диаметр цил., мм |
220 |
Ход поршня, мм |
280 |
Частота вращения, об/мин |
1000 |
Средняя скорость поршня, м/сек |
9,3 |
Среднее эффективное давление, бар |
18,3 |
Степень сжатия |
13,5 |
Топливо |
Дизельное, моторное, «тяжёлое» вязкостью до 380 сСт при 50°С |
Максимальное давление сгорания, бар |
135 |
Удельный расход топлива, г/кВтч* |
195 |
Удельный расход масла на угар, г/кВтч* |
1,0 |
Сухая масса, т |
17,5 |
Ресурс до кап. ремонта, тыс.час |
60 |
Масло |
Моторное М14В2, М14Г2ЦС ГОСТ12337-84, SAE30 по API |
Давление сжатого воздуха для пуска, МПа |
1,8…3,0 |
Расход выхлопных газов обьёмный, м3/кВтч |
5,82 |
Содержание в выхлопных газах вредных примесей, г/кВтч: |
- окиси азота NOx |
6,2 |
- окиси углерода CO |
0,5 |
- углеводородов HC |
0,2 |
Индекс дымности, Бош |
0,15 |
Уровень звукового давления, дБА |
102 |
Примечания:
* - по условиям ИСО 3046/1.
Электроагрегат способен надёжно работать при следующих внешних условиях:
Давление окружающего воздуха, кПа (мм.рт.ст.), не менее |
79,5 (596) |
Температура окружающего воздуха, К (°С), в пределах |
281…323 (8…50) |
Температура наружного воздуха, К (°С), в пределах |
233…313 (-40…+50) |
Разрежение на впуске, кПа (мм.вод.ст.), не более |
1,5 (147) |
Противодавление на выпуске, кПа (мм.вод.ст.), не более |
3,0 (300) |
Относительная влажность воздуха, %, не более |
98 |
Температура воды внешнего контура на входе в охладитель наддувочного воздуха, К (°С), до |
305 (+32) |
Температура дизельного топлива на входе в дизель, К (°С), не менее |
281 (+8) |
Крен, градусы, не более |
- длительный |
15 |
- кратковременный |
45 |
Дифферент, градусы, не более |
- длительный |
5 |
- кратковременный |
10 |

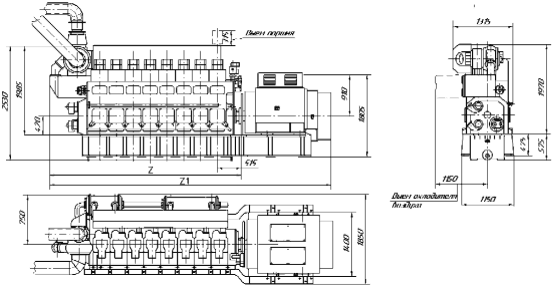

Габариты и масса
Z1 (мм) |
Z (мм) |
Масса (кг) |
6191 |
4205 |
24500 |
|
