Технические характеристики
| Марка электроагрегата |
ДГ98М |
| Номинальная мощность, кВт |
1000 |
| Частота вращения, об/мин |
500 |
| Род тока |
3-фазный, переменный |
| Частота тока, Гц |
50 |
| Напряжение на клеммах, В |
400, 6300, 10500 |
| Двигатель |
Четырёхтактный, рядный, вертикальный, тронковый, с газотурбинным наддувом и охлаждением наддувочного воздуха. |
| Тип |
Газовый, с форкамерно-факельным электронным искровым зажиганием |
| Номинальная мощность, кВт |
1050 |
| Максимальная мощность, кВт |
1155 |
| Число цилиндров |
6 |
| Диаметр поршня, мм |
360 |
| Ход поршня, мм |
450 |
| Топливо |
Природный газ ГОСТ5542
Давление газа, не менее, 0,2 МПа |
| Удельный расход тепла на ном. мощности, кДж/кВтч (ккал/кВтч) |
10200+5%
(2437+5%) |
| Часовой расход природного газа на номинальной мощности, нм3/час |
300…350 |
| Смазочное масло |
Моторное М14В2, М14Г2ЦС ГОСТ12337 |
| Удельный расход масла на угар, г/кВтч |
1,3 |
| Минимальное давление сжатого воздуха для запуска, МПа |
1,8 |
| Назначенный ресурс, час: |
| - до первой переборки |
12000 |
| - до капитального ремонта |
60000 |
| Срок службы, лет |
30 |
| Масса (без маховика, сухая), кг |
25500 |
| Среднее значение удельного выброса, г/кВтч: |
| - Окислов азота |
1,5 |
| - Окиси углерода |
9,3 |
| Средний уровень звукового давления, дБА |
99 |
| Генератор |
СГСБ900К-
12Н1 |
СГСБ900К-12В2 |
СГСБ900К-
12В4 |
| Номинальная мощность, кВт |
1000 |
| Частота вращения, об/мин |
500 |
| Напряжение, В |
400 |
6300 |
10500 |
| Коэффициент полезного действия |
0.956 |
0.957 |
0.959 |
| Масса, кг |
7400 |
7200 |
7200 |
| Тип системы возбуждения |
Бесщёточная |
Электроагрегат способен надёжно работать при следующих внешних условиях:
| Давление окружающего воздуха, кПа (мм.рт.ст.), не менее |
79,5 (596) |
| Температура окружающего воздуха, К (°С), в пределах |
281…323 (8…50) |
| Температура наружного воздуха, К (°С), в пределах |
233…313 (-40…+50) |
| Разрежение на впуске, кПа (мм.вод.ст.), не более |
1,5 (147) |
| Противодавление на выпуске, кПа (мм.вод.ст.), не более |
3,0 (300) |
| Относительная влажность воздуха, %, не более |
98 |
| Температура воды внешнего контура на входе в охладитель наддувочного воздуха, К (°С), до |
306 (+33) |

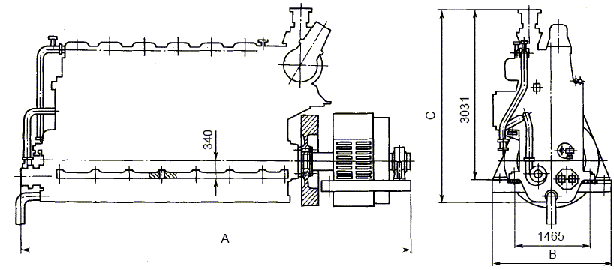

Габариты и масса
| Марка агрегата |
Марка генератора |
Масса (сухая), кг |
А (мм) |
В (мм) |
С (мм) |
| ДГ98М-400 |
СГСБ900К-12Н1 |
35850 |
7390 |
2070 |
3498 |
| ДГ98М-6300 |
СГСБ900К-12В2 |
35650 |
7390 |
2070 |
3498 |
| ДГ98М-10500 |
СГСБ900К-12В4 |
35650 |
7390 |
2070 |
3498 |
|
