Описание
Одноступенчатые абсорбционные бромистолитиевые чиллеры (холодильные машины) с водяным нагревом. Работа машин основана на способности горячего концентрированного водного раствора бромистого лития абсорбировать (поглощать) холодный водяной пар. Температура абсорбции выше температуры конденсации пара при том же давлении. Все процессы в машине протекают под вакуумом, в замкнутом цикле. Для регенерации раствора бромистого лития требуется источник тепловой энергии. В качестве источника тепловой энергии применяется горячая вода.
Технические характеристики
| Модель |
АБХМ-600В |
АБХМ-1000В |
АБХМ-1500В |
АБХМ-3000В |
АБХМ-4000В |
| Холодильная мощность, кВт |
600 |
1100 |
1700 |
3000 |
4000 |
| Расход греющей воды, м3/ч |
73 |
135 |
210 |
370 |
510 |
| Расход охлаждаемой воды, м3/ч |
103 |
190 |
290 |
525 |
725 |
| Расход охлаждающей воды, м3/ч |
155 |
284 |
440 |
775 |
1075 |
| Потребляемая электрическая мощность, кВт |
4,2 |
5,4 |
6,5 |
10,5 |
12 |
| Гидравлическое сопротивление контура |
| - охлаждаемой воды, м |
5,0 |
3,0 |
3,0 |
7,0 |
10,0 |
| - охлаждающей воды, м |
9,0 |
7,0 |
7,0 |
9,0 |
12 |
Примечания:
Данные приведены для следующих параметров теплоносителей:
- охлаждаемая вода 12/17 °С;
- охлаждающая вода 28/36 °С;
- греющая вода 115-105 °С.

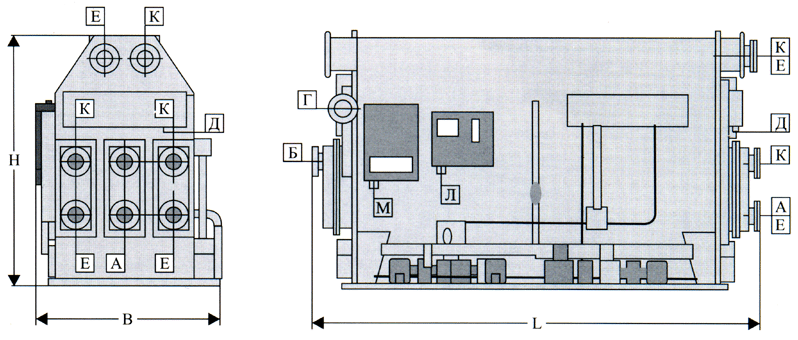

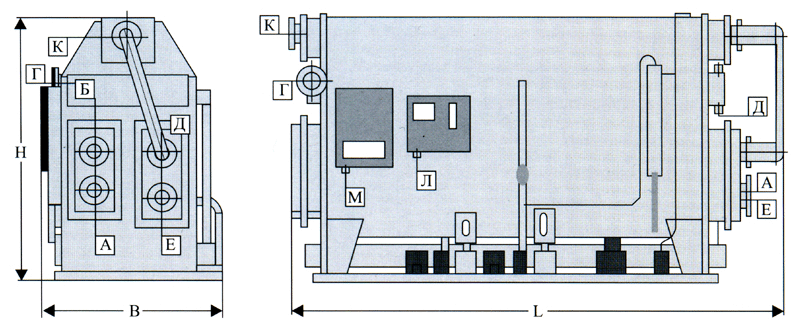

Габариты и масса
А - вход охлаждаемой воды; Б - выход охлажденной воды; Г - вход греющей воды; Д - выход греющей воды; Е - вход охлаждающей воды; К - выход охлаждающей воды; Л - вывод данных контроллера на внешние устройства; М - электропитание.
| Модель |
Длина, L (м) |
Ширина, B (м) |
Высота, H (м) |
Масса (сухая/рабочая), т |
| АБХМ-600В |
5,05 |
1,56 |
2,8 |
7,7/11,7 |
| АБХМ-1000В |
6,5 |
2,0 |
3,0 |
10,7/15,7 |
| АБХМ-1500В |
7,5 |
2,08 |
3,33 |
15,7/23,7 |
| АБХМ-3000В |
7,3 |
2,59 |
3,75 |
23,2/34,2 |
| АБХМ-4000В |
9,5 |
2,8 |
3,6 |
30,9/44,9 |
|
