Описание
|

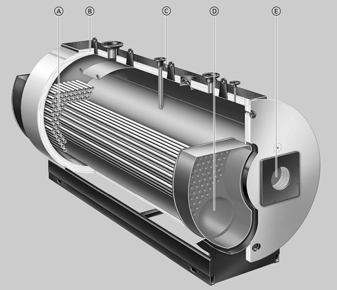

А. Третий газоход.
B. 100 мм, высокоэффективная охватывающая теплоизоляция.
C. Проходная верхняя площадка.
D. Второй газоход.
E. Камера сгорания.
|
Технические характеристики
Количество пара1) |
т/ч |
2,9 |
3,5 |
5,0 |
Номинальная тепловая мощность |
кВт |
1900 |
2300 |
3300 |
Номинальная тепловая нагрузка |
кВт |
2080 |
2500 |
3600 |
Маркировка CE |
– при допустимом рабочем давлении до 0,5 бар |
CE‐0085 согласно директиве по газовым приборам |
– при допустимом рабочем давлении до 1 бар |
CE‐0035 согласно директиве по аппаратам, работающим под давлением |
Сопротивление на стороне топочных газов, Па (мБар) |
650 (6,5) |
700 (7,0) |
750 (7,5) |
Габаритные размеры |
Общая длина, мм |
4520 |
4520 |
4595 |
Общая ширина, мм |
2000 |
2200 |
2380 |
Общая высота с арматурой, мм |
2400 |
2600 |
2780 |
Высота звукопоглощающих подкладок котла (нагруженных), мм |
37 |
37 |
37 |
Фундамент |
Длина, мм |
4100 |
4100 |
4100 |
Ширина, мм |
1400 |
1500 |
1600 |
Диаметр камеры сгорания, мм |
845 |
965 |
1085 |
Длина камеры сгорания, мм |
3560 |
3560 |
3635 |
Общая масса котла с теплоизоляцией, кг |
5100 |
5700 |
6800 |
Объем котловой воды при минимальном уровне воды, л |
4500 |
5550 |
6570 |
Объем парового пространства от минимального уровня воды, м3 |
1,6 |
2,1 |
2,4 |
Присоединительные патрубки котла |
Паровой патрубок, PN 16 DN |
300 |
350 |
2 × 250 |
Патрубок питательной воды, PN 16 DN |
40 |
40 |
40 |
Патрубок предохранительного клапана, PN 16 DN |
100 |
125 |
125 |
Патрубок вентиля для сброса шлама, PN 16 DN |
40 |
40 |
40 |
Параметры уходящего газа2) |
Температура |
- при номинальной тепловой мощности, °C |
170 |
170 |
170 |
- при частичной нагрузке, °C |
140 |
140 |
140 |
Массовый расход (при использовании легкого котельного топлива EL и природного газа) |
- при номинальной тепловой мощности, кг/ч |
3200 |
3840 |
5520 |
- при частичной нагрузке, кг/ч |
1600 |
1920 |
2760 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
Патрубок присоединения газохода, Ø мм |
400 |
450 |
500 |
Объем газа (Камера сгорания и газоходы), м3 |
3,2 |
4,4 |
5,5 |
К.п.д. котла, % |
92 |
Примечания:
1) При температуре питательной воды 80 °C в расчете на номинальную тепловую мощность котла.
2) Расчетные значения для проектирования газовыпускной системы по DIN 4705 в расчете на содержание 13% CO2 при использовании легкого котельного топлива EL и 10% CO2 при использовании природного газа. Общие результаты измерения температуры отходящих газов при температуре воздуха для сжигания топлива 20 °C. В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 50% от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход отходящих газов соответствующим образом.
|
