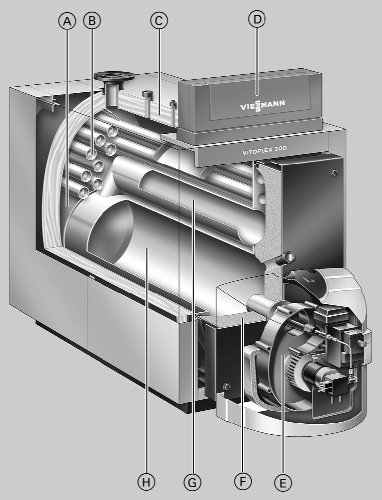

Описание
|
А. За счет широких проходов между жаровыми трубами и большого водонаполнения котлового блока обеспечивается эффективная естественная циркуляция и упрощается гидравлическая стыковка котла с системой.
B. Третий газоход.
C. Высокоэффективная теплоизоляция толщиной 100 мм.
D. Vitotronic – контроллер нового поколения: интеллектуален, удобен в монтаже, эксплуатации и сервисном обслуживании.
E. Горелка Unit Vitoflame 100 фирмы Viessmann.
F. Теплоизоляция.
G. Второй газоход.
H. Камера сгорания.
|
Технические характеристики
Номинальная тепловая мощность |
кВт |
90 |
120 |
150 |
200 |
270 |
350 |
440 |
560 |
Номинальная тепловая нагрузка |
кВт |
98 |
130 |
163 |
217 |
293 |
380 |
478 |
609 |
Идентификатор изделия |
‐ согласно Директиве по к.п.д. |
CE‐0085 BQ 0020 |
‐ согласно директиве по газовым приборам |
CE‐0085 |
Допустимая температура подающей магистрали
(= температура срабатывания защитного ограничителя температуры), °C |
110 |
Допуст. избыточное рабочее давление, бар |
4 |
Сопротивление на стороне топочных газов, Па (мБар) |
60 (0,6) |
80 (0,8) |
100 (1,0) |
200 (2,0) |
180 (1,8) |
310 (3,1) |
280 (2,8) |
400 (4,0) |
Размеры котлового блока |
Длина1), мм |
1195 |
1400 |
1385 |
1580 |
1600 |
1800 |
1825 |
1970 |
Ширина, мм |
575 |
575 |
650 |
650 |
730 |
730 |
865 |
865 |
Высота (с патрубком), мм |
1145 |
1145 |
1180 |
1180 |
1285 |
1285 |
1455 |
1455 |
Габаритные размеры |
Общая длина, мм |
1310 |
1510 |
1495 |
1690 |
1730 |
1930 |
1950 |
2095 |
Общая длина с горелкой и колпаком, мм |
1720 |
1920 |
1905 |
2120 |
– |
– |
– |
– |
Общая ширина, мм |
755 |
755 |
825 |
825 |
905 |
905 |
1040 |
1040 |
Общая высота, мм |
1315 |
1315 |
1350 |
1350 |
1460 |
1460 |
1625 |
1625 |
Сервисная высота (с контроллером), мм |
1435 |
1435 |
1500 |
1500 |
1645 |
1645 |
1815 |
1815 |
Высота |
– регулируемые звукопоглощающие опоры, мм |
28 |
28 |
28 |
28 |
28 |
– |
– |
– |
– звукопоглощающие подкладки котла (нагруженные), мм |
– |
– |
– |
– |
– |
37 |
37 |
37 |
Фундамент |
Длина, мм |
1000 |
1200 |
1200 |
1400 |
1400 |
1650 |
1650 |
1800 |
Ширина, мм |
760 |
760 |
830 |
830 |
900 |
900 |
1040 |
1040 |
Диаметр камеры сгорания, мм |
380 |
380 |
400 |
400 |
480 |
480 |
570 |
570 |
Длина камеры сгорания, мм |
800 |
1000 |
1000 |
1200 |
1200 |
1400 |
1400 |
1550 |
Масса котлового блока, кг |
300 |
345 |
405 |
455 |
630 |
700 |
925 |
1025 |
Общая масса водогрейного котла с теплоизоляцией и регулятором котлового контура, кг |
345 |
390 |
455 |
505 |
680 |
760 |
990 |
1095 |
Общая масса водогрейного котла с теплоизоляцией, горелкой и регулятором котлового контура, кг |
385 |
430 |
495 |
545 |
– |
– |
– |
– |
Объем котловой воды, л |
180 |
210 |
255 |
300 |
400 |
445 |
600 |
635 |
Присоединительные патрубки водогрейного котла |
Патрубки подающей и обратной магистралей котла, PN 6 DN |
65 |
65 |
65 |
65 |
65 |
80 |
100 |
100 |
Патрубок аварийной линии (предохранительный клапан), R (наруж. резьба) |
1¼ |
1¼ |
1¼ |
1¼ |
1½ |
1½ |
1½ |
1½ |
Выпускной патрубок, R (наруж. резьба) |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
1¼ |
Параметры отходящего газа2) |
Температура (при температуре котловой воды 60 °C) |
- при номинальной тепловой мощности, °C |
185 |
185 |
185 |
185 |
185 |
185 |
185 |
185 |
- при частичной нагрузке, °C |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
Температура (при температуре котловой воды 80 °C), °C |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
195 |
Массовый расход (при использовании легкого котельного топлива EL и природного газа) |
- при номинальной тепловой мощности, кг/ч |
150 |
200 |
250 |
333 |
450 |
583 |
733 |
934 |
- при частичной нагрузке, кг/ч |
90 |
120 |
150 |
200 |
270 |
350 |
440 |
561 |
Требуемый напор, Па/мбар |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Патрубок присоединения газохода, Ø мм |
180 |
180 |
200 |
200 |
200 |
200 |
250 |
250 |
Нормативный к.п.д. при температуре отопительной системы 75/60 °C, % |
94 |
Потери на поддержание готовности q B,70, % |
0,40 |
0,35 |
0,30 |
0,30 |
0,25 |
0,25 |
0,22 |
0,20 |
Примечания:
1) При снятой установочной плите для горелки.
2) Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13% CO2 при использовании легкого котельного топлива EL и 10% CO2 при использовании природного газа.
Общие результаты измерения температуры отходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60% от номинальной тепловой мощности. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый расход отходящих газов соответствующим образом.
|
