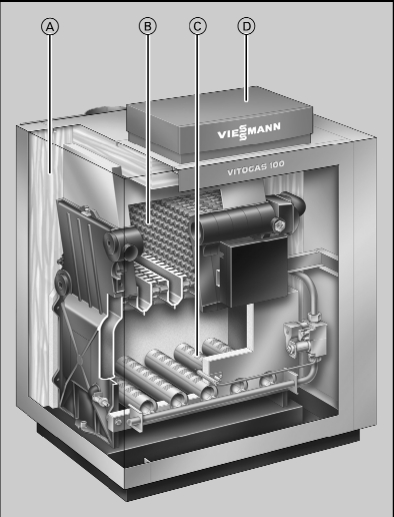

Описание
 |
А. Высокоэффективная теплоизоляция.
B. Теплообменные поверхности из специального серого чугуна.
C. Стержневая горелка из нержавеющей стали с частичным
предварительным смешиванием.
D. Контроллер цифрового программного управления котловым контуром Vitotronic.
|
Технические характеристики
| Газовый водогрейный котел, конструктивный тип B11/B11 BS, категория II2ELL3 P |
| Номинальная теплопроизводительность, кВт |
29
|
35 |
42 |
48 |
60 |
| Номинальная тепловая нагрузка, кВт |
32,0 |
38,6 |
46,4 |
53,0 |
66,2 |
| Площадь теплообменных поверхностей, м2 |
1,99 |
2,46 |
2,93 |
3,40 |
4,35 |
| К‐т теплопроводности теплоизоляции, Вт/м2 · K |
0,45 |
0,45 |
0,45 |
0,45 |
0,45 |
| Идентификатор изделия |
CE‐0085 AS 0297 |
| Давление подключения газа (номинальное давление) |
| Природный газ, мбар |
20 |
20 |
20 |
20 |
20 |
| Сжиженный газ, мбар |
30 |
30 |
30 |
30 |
30 |
| Макс. допуст. давление подключения газа |
| Природный газ, мбар |
25 |
25 |
25 |
25 |
25 |
| Сжиженный газ, мбар |
57,5 |
57,5 |
57,5 |
57,5 |
57,5 |
| Габаритные размеры (значения высоты приведены с регулируемыми опорами по 13 мм) |
| Длина, мм |
580 |
580 |
580 |
580 |
580 |
| Общая длина, мм |
760 |
780 |
780 |
780 |
780 |
| Ширина, мм |
596 |
706 |
796 |
886 |
1076 |
| Общая ширина, мм |
650 |
760 |
850 |
940 |
1130 |
| Высота без контроллера, мм |
788 |
788 |
788 |
788 |
788 |
| Высота с контроллером, мм |
890 |
890 |
890 |
890 |
890 |
| Высота с коленом газохода, мм |
1025 |
1025 |
1025 |
1095 |
1095 |
| Высота опорной рамы, мм |
250 |
250 |
250 |
250 |
250 |
| Полная масса водогрейного котла с теплоизоляцией, горелкой и регулятором котлового контура, кг |
142 |
164 |
188 |
211 |
257 |
| Объем котловой воды, л |
11,7 |
13,8 |
15,9 |
17,9 |
21,9 |
| Допустимое рабочее давление, бар |
3 |
3 |
3 |
3 |
3 |
| Присоединительные патрубки водогрейного котла пoдающей и обратной магистрали, G |
1½ |
1½ |
1½ |
1½ |
1½ |
| Вентиль опорожения, R |
¾ |
¾ |
¾ |
¾ |
¾ |
| Подключение газа, R |
½ |
½ |
½ |
½ |
½ |
| Параметры потребляемой мощности при максимальной нагрузке |
| Природный газ E, м3/ч |
3,39 |
4,09 |
4,91 |
5,61 |
7,01 |
| Природный газ LL, м3/ч |
3,94 |
4,75 |
5,71 |
6,52 |
8,15 |
| Сжиженный газ, кг/ч |
2,50 |
3,02 |
3,62 |
4,14 |
5,17 |
| Параметры уходящего газа (расчетные значения для проектирования газовыпускной системы согласно EN 13384) |
| Температура уходящих газов (значения брутто, измеренные при температуре воздуха для сжигания топлива 20 °C) |
|
| - при температуре котловой воды 50 °C (результаты измерения используются при расчете параметров газовыпускной системы), °C |
102 |
101 |
114 |
114 |
109 |
| - при температуре котловой воды 80 °C (результаты измерения служат для определения области применения газоходов при максимально допустимых рабочих температурах), °C |
118 |
113 |
130 |
130 |
122 |
| Массовый расход |
|
| - Природный газ, м3/ч |
92 |
107 |
105 |
127 |
160 |
| - - при содержании CO2, % |
5,0 |
5,2 |
6,5 |
6,1 |
6,0 |
| - Сжиженный газ, кг/ч |
84 |
95 |
101 |
126 |
153 |
| - - при содержании CO2, % |
6,2 |
6,7 |
7,6 |
6,9 |
7,1 |
| Требуемый напор, Па (мбар) |
3 (0,03) |
3 (0,03) |
3 (0,03) |
3 (0,03) |
3 (0,03) |
| Патрубок подсоединения газохода, Ø мм |
150 |
150 |
150 |
180 |
180 |
| Нормативный к.п.д. Tпод./Tобр. = 75/60 °C, % |
83 (Hs) / 92 (Hi) |
| Затраты теплоты на поддержание готовности при температуре котловой воды 60 °C, % |
1,1 |
1,0 |
0,9 |
0,8 |
0,8 |
| Прочие присоединительные размеры |
| Условный проход трубопровода к расширительному баку, DN (R) |
20 (¾) |
20 (¾) |
20 (¾) |
20 (¾) |
20 (¾) |
| Предохранительный клапан, DN (R) |
15 (½) |
15 (½) |
15 (½) |
15 (½) |
15 (¾) |
| Продувочный трубопровод, DN (R) |
20 (¾) |
20 (¾) |
20 (¾) |
20 (¾) |
25 (1) |
Примечание:
Если давление подключения газа превышает максимальное допустимое значение, то необходимо подключить на входе котельной установки отдельный регулятор давления газа.
|
