Описание
 |

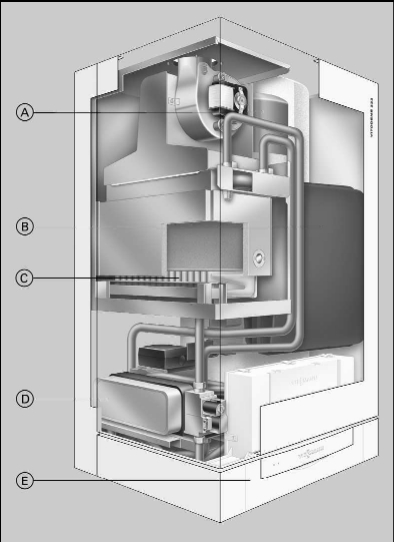

А. Емкостный водонагреватель из нержавеющей стали в
системе подпитки.
B. Мембранный расширительный сосуд.
C. Модулируемая горелка.
D. Aqua-Block.
E. Контроллер Vitotronic.
|
Технические характеристики
| Газовый водогрейный котел |
с отбором воздуха
для горения извне |
с отбором воздуха
для горения из
помещения установки |
| Идентификатор изделия |
CE-0085 BP 0399 |
CE-0085 BP 0399 |
| Диапазон номинальной тепловой мощности при отоплении помещений/приготовлении горячей воды, кВт |
10,5-24/30 |
10,5-24/30 |
| Номинальная тепловая нагрузка, кВт |
12,1-26,4/33,3 |
12,1-26,4/33,3 |
| Давление подводимого газа |
| Природный газ, мбар |
20/25 |
20/25 |
| Сжиженный газ, мбар |
30/50 |
30/50 |
| Макс. допуст. давление подключения газа |
| Природный газ, мбар |
25 |
25 |
| Сжиженный газ, мбар |
57,5 |
57,5 |
| Макс. потреб. электр. мощность (включая циркул. насос), Вт |
200 |
154 |
| Масса, кг |
67 |
60 |
| Объем теплообменника, л |
0,55 |
0,55 |
| Расход теплоносителя при остаточном напоре 230 мбар, л/ч |
1000 |
1000 |
| Номинальный расход циркуляционной воды при T = 20 K, л/ч |
1035 |
1035 |
| Допустимое рабочее давление, бар |
3 |
3 |
| Присоединительные патрубки на газовом водонагревателе |
|
| - пoдающей и обратной магистралей, G |
¾ |
¾ |
| - горячей и холодной воды, G |
½ |
½ |
| Подключение газа, G |
¾ |
¾ |
| Подключение газа, R |
½ |
½ |
| Габаритные размеры |
| Длина, мм |
480 |
480 |
| Ширина, мм |
600 |
600 |
| Высота, мм |
900 |
900 |
| Мембранный расширительный сосуд для теплоносителя |
| Емкость, л |
8 |
8 |
| Входное давление, бар |
0,8 |
0,8 |
| Мембранный расширительный сосуд для воды в контуре разбора ГВС |
| Емкость, л |
2 |
2 |
| Входное давление, бар |
5,2 |
5,2 |
| Емкостный водонагреватель в системе подпитки для приготовления горячей воды |
| Емкость, л |
50 |
50 |
| Допустимое рабочее давление, бар |
10 |
10 |
| Минимальное давление для подключения трубопровода холодной воды, бар |
0,5 |
0,5 |
| Длительная производительность, кВт |
30 |
30 |
| При подогреве воды в контуре водоразбора ГВС с 10 до 40 °C, л/ч |
735 |
735 |
| Коэффициент производительности NL |
2,0 |
2,0 |
| Макс. забор воды при указанном коэффициенте производительности NL и подогреве воды в контуре водоразбора ГВС с 10 до 45 °C (макс. 10 мин), л/мин |
20 |
20 |
| Параметры потребляемой мощности при максимальной нагрузке |
| Вид газа |
HuB |
|
| Природный газ E, м3/ч |
9,45 кВт ч/м3
34,01 MДж/м3 |
3,52 |
3,52 |
| Природный газ LL, м3/ч |
8,13 кВт ч/м3
29,25 MДж/м3 |
4,10 |
4,10 |
| Сжиженный газ, кг/ч |
12,79 кВт ч/кг
46,04 МДж/кг |
2,58 |
2,58 |
| Параметры отходящего газа (расчетные значения для проектирования газовыпускной системы согласно EN 13384) |
природный
газ |
сжиженный
газ |
природный
газ |
сжиженный
газ |
Температура отходящих газов (измеренная при температуре
воздуха для сжигания топлива 20 °C). |
|
| – при приготовлении горячей воды, °C |
146 |
159 |
135 |
128 |
| – при верхнем пределе номинальной тепловой мощности, °C |
121 |
148 |
124 |
120 |
| – при нижнем пределе номинальной тепловой мощности, °C |
105 |
117 |
98 |
94 |
| Массовый поток |
|
| – при приготовлении горячей воды, кг/ч |
56,7 |
59,5 |
80,1 |
78,0 |
| - - при содержании CO2, % |
7,3 |
8,5 |
5,3 |
6,3 |
| – при верхнем пределе номинальной тепловой мощности, кг/ч |
43,9 |
61,1 |
77,8 |
74,6 |
| - - при содержании CO2, % |
7,7 |
6,8 |
4,4 |
5,4 |
| – при нижнем пределе номинальной тепловой мощности, кг/ч |
49,7 |
52,0 |
69,1 |
71,0 |
| - - при содержании CO2, % |
3,1 |
3,7 |
2,2 |
2,6 |
| Нормативный к.п.д., % |
до 94 |
до 92 |
| Требуемый напор, Па |
- |
1,5 |
| |
коаксиально |
параллельно |
|
| Патрубок подсоединения газохода, Ø мм |
60/80 |
80 |
140/150 |
| Патрубок подсоединения приточного воздуховода, Ø мм |
100/125 |
80 |
- |
Примечание:
Если давление подключения газа превышает максимальное допустимое значение, то необходимо подключить на входе котельной установки отдельный регулятор давления газа.
|
