Описание
Стальные «двухтопочные» водогрейные котлы серии RTQ 2F с высоким среднесезонным КПД. Котлы могут быть укомплектованы вентиляторными горелками на любом виде топлива. Двухтопочная конструкция котлов позволяет значительно экономить площадь при установке, что не маловажно при установки котлов в имеющихся котельных с ограниченным пространством. Котлы имеют инверсионную камеру сгорания с концентрическим расположением дымогарных труб. Дымогарные трубы снабжены турбуляторами из нержавеющей стали. Передняя дверца открывается направо и налево. Камера сгорания и дымогарные трубы "омываются" котловой водой. Для осмотра и чистки дымосборной камеры, в задней части котла имеется ревизионный люк. Корпус котла и его защитная облицовка выполнены из стали с огнеупорной окраской и покрыты плотной стекловолоконной изоляцией. Данные котлы выпускаются в 2 версиях, мощностью от 211 до 306 кВТ.
Пульт управления не входит в комплект поставки и заказывается отдельно.
 |

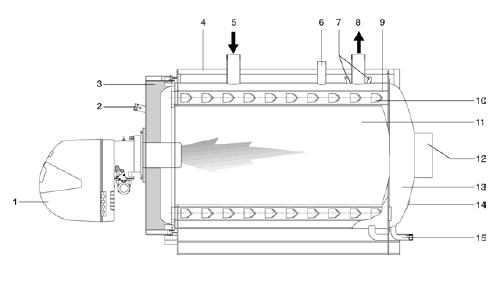

1. Горелка
2. Глазок контроля пламени со штуцером для
замера давления
3. Передняя дверца
4. Облицовка
5. Возврат воды в котел
6. Штуцер для присоединения группы
безопасности
7. Гильза для температурных датчиков
8. Выход воды из котла
9. Дымогарные трубы
10. Турбуляторы
11. Камера сгорания
12. Патрубок дымохода
13. Дымосборная камера
14. Ревизионный лючок
15. Штуцер для слива конденсата |
Функциональные характеристики
Технические характеристики
| Модель |
2/100 |
2/130 |
| Топливо |
Газ / дизельное топливо / мазут |
| Полная тепловая мощность |
| - мин., кВт |
81 |
116 |
| - макс., кВт |
115 |
166 |
| Полезная тепловая мощность |
| - мин., кВт |
75 |
107,4 |
| - макс., кВт |
105,3 |
152,9 |
| КПД при максимальной мощности, % |
91,6 |
92,1 |
| КПД при минимальной мощности, % |
92,6 |
92,6 |
| КПД при нагр. 70% от максимальной мощности, % |
93,4 |
93,2 |
| Потери тепла в окружающую среду, % |
<1,4 |
| Температура дымовых газов на вых., °С |
> 160 |
| CO2 (газ/дизельное топливо), % |
9,5/12,5 |
| Массовый расход дымов. газов, кг/сек |
0,050 |
0,072 |
| Аэродинамическое сопротивление котла, мбар |
1,1 |
1,3 |
| Объём камеры сгорания, дм3 |
96,8 |
156 |
| Общий объём дымовых газов в котле, дм3 |
126 |
200 |
| Общая поверхность теплообмена, м2 |
2,80 |
4,15 |
| Объёмная тепловая напряженность, кВт/м3 |
1188 |
1064 |
| Удельная тепловая напряженность, кВт/м3 |
37,6 |
36,8 |
| Максимальное рабочее давление, бар |
5 |
| Максимальная допустимая температура в котле, °С |
115 |
| Максимальная рабочая темп. в котле, °С |
105 |
| Минимально допустимая темп. в обратном трубопроводе, °С |
55 |
| Гидравлическое сопротивление котла |
| - ΔT=10°C, мбар |
62,9 |
63,9 |
| - ΔT=20°C, мбар |
15,3 |
17,1 |
| Водяной объем котла, л |
109 |
149 |

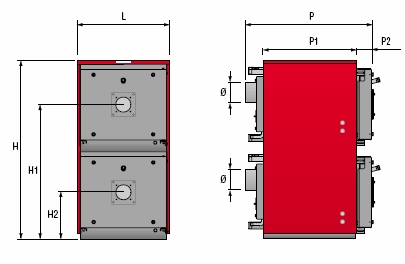

Габариты и масса
| Модель |
2/100 |
2/130 |
| Ширина (L), мм |
795 |
845 |
| Длина (P), мм |
1100 |
1305 |
| Длина основания (P1), мм |
805 |
1010 |
| Высота котла (H), мм |
1570 |
1670 |
| Ось горелки (H1), мм |
410 |
435 |
| Ось горелки (H2), мм |
1190 |
1265 |
Глубина передней
панели (P2), мм |
140 |
145 |
| Вес котла с облицовкой, кг |
180 |
180 |
|
