Описание
Водогрейные котлы серии RIELLO 3800 2F BTS с КПД, превышающим 90% оснащены двумя горизонтальными инверсионными камерами сгорания. Котлы могут быть укомплектованы вентиляторными горелками на любом виде топлива. Двухтопочная конструкция котлов позволяет значительно экономить площадь при установке, что немаловажно при установке котла в имеющихся котельных. При установке на котлы соответствующих горелок и пультов управления возможно разбиение общей тепловой нагрузки котлов на несколько ступеней мощности. Это позволит значительно повысить экономичность работы системы теплоснабжения в целом. Внутри дымогарных труб имеются турбуляторы из нержавеющей стали, позволяющие регулировать сопротивление в камере сгорания и температуру дымовых газов, что в свою очередь обеспечивает наиболее экономичный режим работы горелки. Корпус котла имеет теплоизоляцию из плотного слоя стекловолокна.
Гидродинамические характеристики водяного тракта котла RIELLO 3800 2F BTS и наличие вокруг камеры сгорания и дымогарных труб дополнительных, соединенных между собой, отсеков с котловой водой, исключают возможность образования конденсата на поверхностях нагрева котла, что позволяет использовать этот котел в низкотемпературных системах отопления с изменяемой температурой теплоносителя.
Передние дверцы и крышки дымосборной камеры легко открываются, что облегчает осмотр, техническое обслуживание и очистку внутренних поверхностей котла. Передние дверцы могут открываться как в правую, так и в левую сторону. При этом не требуется демонтировать горелки. Выпускаются 3 типоразмера котлов полезной мощностью от 104,4 до 183 кВт.
Пульт управления не входит в комплект поставки и заказывается отдельно.
 |

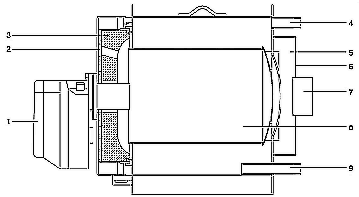

1. Горелка
2. Глазок контроля пламени
3. Тепловая изоляция передней дверцы
4. Выход воды из котла
5. Дымосборная камера
6. Крышка дымосборной камеры
7. Патрубок дымохода
8. Камера сгорания
9. Возврат воды в котел |
Функциональные характеристики
Технические характеристики
| Наименование |
RIELLO 3800 2/45 BTS |
RIELLO 3800 2/63 BTS |
RIELLO 3800 2/80 BTS |
| Топливо |
Газ / дизельное топливо |
| Полная тепловая мощность |
| - макс., кВт (Мкал./ч) |
57 (49,1) |
80 (68,8) |
100 (86) |
| - мин., кВт (Мкал./ч) |
42 (36,1) |
56 (48,2) |
80 (68,8) |
| Полезная тепловая мощность |
| - макс., кВт (Мкал./ч) |
52,2 (44,9) |
73,1 (62,9) |
91,5 (78,7) |
| - мин., кВт (Мкал./ч) |
38,9 (33,5) |
52 (44,7) |
74,2 (63,8) |
| КПД при максимальной мощности, % |
91,5 |
91,4 |
91,5 |
| КПД при минимальной мощности, % |
92,5 |
92,9 |
92,8 |
| КПД при нагр. 70%, % |
93,6 |
94,3 |
94,9 |
| Потери в дымоходе |
| - при выкл. горелке, % |
0,1 |
0,1 |
0,1 |
| - при работающей горелке, % |
7,5 |
7,7 |
7,7 |
| Потери тепла на защитной облицовке, % |
0,9 |
0,9 |
0,8 |
| Температура дым. газов на выходе, ~°C |
150-170 |
150-170 |
150-170 |
| Массовый расход дымов. газов, кг/сек |
0,023 |
0,03 |
0,038 |
| Общий объём дымовых газов в котле, дм3 |
69,9 |
126,8 |
142,4 |
| Объём камеры сгорания, дм3 |
46,4 |
85,1 |
97,3 |
| Объёмная тепловая напряженность, кВт/м3 |
1220 |
940 |
1020 |
| Аэродинамическое сопротивление котла, мбар |
0,59 |
0,54 |
1,1 |
| Предельно допуст. температура воды в котле, °C |
93 |
93 |
93 |
| Мин. допустимая температура в обратной линии, °C |
55 |
55 |
55 |
| Гидравлическое сопротивление котла |
| - ΔT=10°C, мбар |
70 |
20 |
50 |
| - ΔT=20°C, мбар |
16 |
6 |
15 |
| Водяной объем котла, л |
64 |
97 |
113 |
| Макс. рабочее давление воды в котле, бар |
5 |
5 |
5 |
| Вес котла с облицовкой, кг |
138 |
195 |
210 |

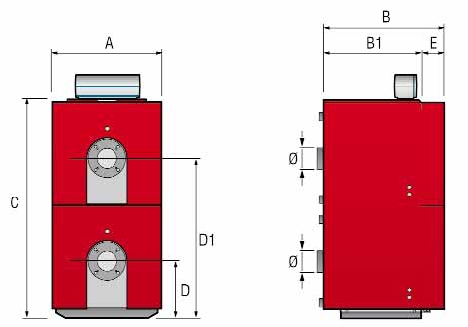

Габариты
| Модель |
RIELLO 3800 2/45 BTS |
RIELLO 3800 2/63 BTS |
RIELLO 3800 2/80 BTS |
| Ширина (A), мм |
600 |
700 |
700 |
| Длина (B), мм |
905 |
925 |
1025 |
| Длина основания (B1), мм |
672 |
672 |
772 |
| Высота котла (C), мм |
1230 |
1500 |
1500 |
| Ось горелки (D), мм |
310 |
384 |
384 |
| Ось горелки (D1), мм |
915 |
1123 |
1123 |
| Глубина передней панели (E), мм |
125 |
145 |
145 |
| Вес котла с облицовкой, кг |
280 |
390 |
420 |
|
