Описание
"Узкий" водогрейный котел серии RIELLO 3500 SAT с высоким среднесезонным КПД. Котел может быть укомплектован вентиляторными горелками на любом виде топлива. Горизонтальная инверсионная камера сгорания с верхним расположением дымогарных труб полностью омывается котловой водой. Внутри дымогарных труб предусмотрены регулируемые турбуляторы из нержавеющей стали, позволяющие регулировать сопротивление камеры сгорания и температуру дымовых газов, что в свою очередь, позволяет выбрать наиболее экономичный режим работы горелки.
Габаритный размер по ширине котла незначителен. Это позволяет транспортировать котел через узкие проходы и устанавливать в ограниченных по площади помещениях котельных. Передняя дверца открывается направо и налево. Крышка дымосборной камеры является съёмной для обеспечения удобства внутреннего осмотра, технического обслуживания и чистки внутренних поверхностей котла. Корпус котла и защитная облицовка выполнены из стали с огнеупорной окраской и покрыты изолирующим слоем из стекловолокна. Выпускается 8 типоразмеров полезной мощностью от 104,8 до 746,8 кВт.
Пульт управления не входит в комплект поставки и заказывается отдельно.
|
 |

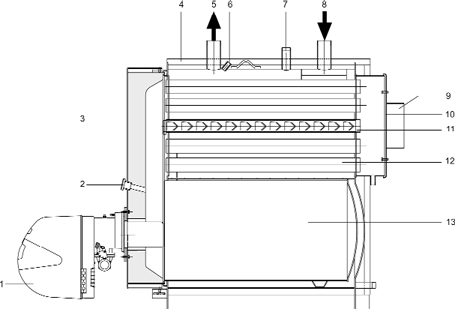

1. Горелка
2. Глазок контроля пламени со штуцером для замера давления / охлаждения
3. Передняя дверца
4. Облицовка
5. Выход воды из котла
6. Гильза для датчиков приборов контроля и регулирования
7. Место присоединения группы безопасности
8. Возврат воды в котел
9. Место присоединения дымохода
10. Дверца дымосборной камеры
11.Турбуляторы
12. Пучок дымогарных труб
13. Камера сгорания |
Функциональные характеристики
Технические характеристики
| Наименование |
90 SAT |
140 SAT |
180 SAT |
270 SAT |
360 SAT |
450 SAT |
540 SAT |
630 SAT |
| Топливо |
Газ / дизельное топливо |
| Полная тепловая мощность, кВт (Мкал./ч) |
81-115 (70-99) |
123-175 (106-150) |
165-235 (142-202) |
242-345 (207-297) |
326-465 (280-400) |
406-580 (249-499) |
487-695 (418-958) |
567-810 (488-697) |
| Полезная тепловая мощность, кВт (Мкал./ч) |
74,5-104,8 (64-90) |
113,5-159,6 (98-137) |
152,4-214,3 (131-184) |
233,3-315 (192-271) |
301,9-425,5 (260-366) |
376,4-532,4 (324-458) |
451,5-639,4 (388-550) |
526,2-746,8 (453-642) |
| КПД при максимальной мощности, % |
91,1 |
91,2 |
91,2 |
91,3 |
91,5 |
91,8 |
92 |
92,2 |
| КПД при минимальной мощности, % |
92 |
92,3 |
92,4 |
91,9 |
92,6 |
92,7 |
92,7 |
92,8 |
| Потери тепла в трубе |
| - при выкл. горелке, % |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
| - при работающей горелке, % |
7,3 |
7,3 |
7,5 |
7,6 |
7,5 |
7,3 |
7,2 |
7,2 |
| Потери тепла на защитной облицовке котла, % |
1,6 |
1,5 |
1,3 |
1,1 |
1 |
0,9 |
0,8 |
0,6 |
| Температура дым. газов на выходе из котла, ~°C |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
| Массовый расход дымов. газов, кг/сек |
0,05 |
0,076 |
0,102 |
0,15 |
0,202 |
0,252 |
0,302 |
0,36 |
| Объём камеры сгорания, дм3 |
174 |
261 |
360 |
511 |
715 |
922 |
1120 |
1300 |
| Общий объём дымовых газов в котле, дм3 |
100 |
149 |
211 |
290 |
413 |
530 |
661 |
753 |
| Объёмная тепловая напряженность, кВт/м3 |
1150 |
1174 |
1114 |
1190 |
1126 |
1094 |
1051 |
1076 |
| Аэродинамическое сопротивление котла, мбар |
1,4 |
1,4 |
1,7 |
3,3 |
3,3 |
4 |
4,7 |
4,4 |
| Минимальная температура в обратной линии системы отопления, °C |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| Максимально допустимая температура в котле, °C |
115 |
115 |
115 |
115 |
115 |
115 |
115 |
115 |
| Гидравлическое сопротивление котла |
| - ΔT=10°C, мбар |
24 |
52 |
80 |
100 |
140 |
176 |
208 |
250 |
| - ΔT=20°C, мбар |
6 |
13 |
20 |
25 |
35 |
44 |
52 |
63 |
| Водяной объем котла, л |
135 |
170 |
215 |
290 |
415 |
515 |
650 |
720 |
| Макс. рабочее давление воды в котле, бар |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
| Вес котла, кг |
275 |
330 |
425 |
500 |
760 |
960 |
1140 |
1295 |
Габариты
| Модель |
90 SAT |
140 SAT |
180 SAT |
270 SAT |
360 SAT |
450 SAT |
540 SAT |
630 SAT |
| Ширина (A), мм |
580 |
630 |
680 |
740 |
790 |
840 |
910 |
910 |
| Длина (B), мм |
1020 |
1145 |
1245 |
1400 |
1680 |
1845 |
1975 |
2185 |
| Ширина основания (B1), мм |
800 |
920 |
1000 |
1100 |
1380 |
1500 |
1600 |
1820 |
| Высота котла (C), мм |
1110 |
1185 |
1255 |
1375 |
1475 |
1590 |
1725 |
1725 |
| Ось горелки (D), мм |
380 |
380 |
380 |
420 |
440 |
470 |
500 |
500 |
| Вес котла с облицовкой, кг |
275 |
330 |
425 |
590 |
760 |
960 |
1140 |
1295 |
|
