Водогрейный котел серии RTQ Т с высоким КПД. Он может быть укомплектован вентиляторными горелками на любом виде топлива. Котел имеет три хода дымовых газов. Такая конструкция значительно снижает возможность образования оксидов азота (NOx) в камере сгорания. Камера сгорания и дымогарные трубы "омываются" котловой водой. Для осмотра и чистки котла предусмотрены специальные дверки с фронтальной и тыловой части котла. Корпус котла и его защитная облицовка выполнены из стали с огнеупорной окраской и покрыты стекловолоконной изоляцией. Выпускаются 6 типоразмеров котлов, мощностью от 4650 до 10500 кВт.
Пульт управления не входит в комплект поставки и заказывается отдельно.
|

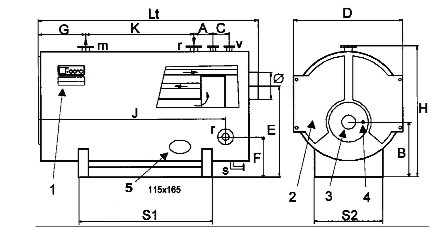

1. Панель управления
2. Дверца для визуального контроля
3. Отверстие для присоединения горелки
4. Глазок контроля пламени
5. Смотровой люк |
Функциональные характеристики
Технические характеристики
Модель |
4000 Т |
4300 Т |
5000 Т |
6000 Т |
7500 Т |
9000 Т |
Полезная тепловая мощность, кВт |
4650 |
5000 |
5800 |
6980 |
8700 |
10500 |
Полная тепловая мощность, кВт |
5050 |
5450 |
6310 |
7590 |
9460 |
11400 |
Аэродинамическое сопротивление котла, мбар |
7 |
8,2 |
5,6 |
8,4 |
8,1 |
8,7 |
Гидравлическое сопротивление, ΔT=15°C, мбар |
170 |
180 |
120 |
150 |
220 |
180 |
Водяной объем котла, л |
8561 |
8561 |
11984 |
13227 |
16952 |
19733 |
Максимальное рабочее давление: 5 бар - 8 бар
Максимальная рабочая температура: 110°С
Габариты и масса
Модель |
4000 Т |
4300 Т |
5000 Т |
6000 Т |
7500 Т |
9000 Т |
D, мм |
2260 |
2260 |
2500 |
2500 |
2750 |
2910 |
Н, мм |
2660 |
2660 |
2950 |
2950 |
3200 |
3360 |
Lt, мм |
5550 |
5550 |
6070 |
6570 |
7020 |
7320 |
Е, мм |
1780 |
1780 |
1955 |
1955 |
2110 |
2210 |
G, мм |
860 |
860 |
922 |
922 |
1022 |
1022 |
К, мм |
2800 |
2800 |
3000 |
3450 |
3600 |
3900 |
A, мм |
800 |
800 |
900 |
900 |
1000 |
1000 |
С, мм |
300 |
300 |
300 |
350 |
350 |
350 |
J, мм |
4660 |
4660 |
5020 |
5520 |
5870 |
6170 |
F, мм |
830 |
830 |
920 |
920 |
1000 |
1050 |
В, мм |
1070 |
1070 |
1225 |
1225 |
1305 |
1355 |
S1, мм |
3000 |
3000 |
3200 |
3500 |
3700 |
4000 |
S2, мм |
1500 |
1500 |
1620 |
1620 |
1800 |
1900 |
m/r DN |
200 |
200 |
250 |
250 |
250 |
300 |
v 2xDN |
80 |
80 |
80 |
100 |
100 |
100 |
s DN |
40 |
40 |
40 |
40 |
40 |
40 |
Диаметр дымохода, мм |
600 |
600 |
700 |
700 |
800 |
900 |
Вес пустого котла |
5 бар, кг |
10050 |
10200 |
13300 |
14200 |
19200 |
23000 |
8 бар, кг |
11350 |
11500 |
14950 |
15950 |
19950 |
23500 |
|
