Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики
| Типоразмер котла |
52 |
64 |
78 |
95 |
| Секции котла, шт. |
4 |
5 |
6 |
7 |
| Номинальная теплопроизводительность, кВт |
40-52 |
48-64 |
59-78 |
71-95 |
| Тепловая мощность сжигания, кВт |
44,0-56,6 |
51,5-69,8 |
63,3-85,1 |
76,0-103,2 |

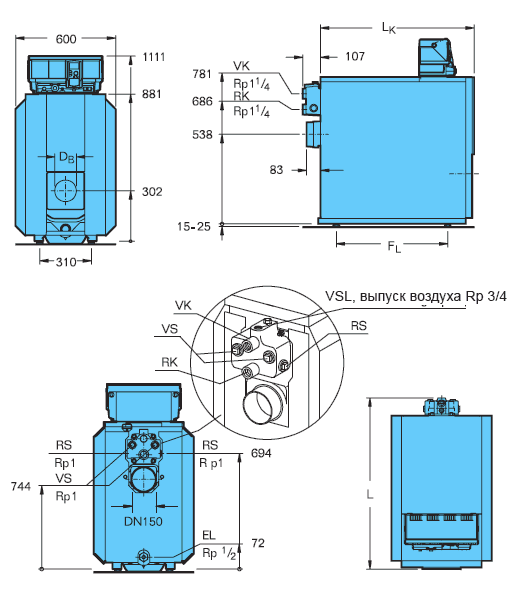

| Длина |
| - L, мм |
787 |
907 |
1027 |
1147 |
| - Lk, мм |
680 |
800 |
920 |
1040 |
| Габаритные размеры |
| - секция котла 1), мм |
Ширина 460/высота 820/глубина 150 |
| - котловой блок, мм |
Ширина 460/высота 820/длина LK |
| Камера сгорания |
| - LF, мм |
548 |
668 |
788 |
908 |
| - ∅, мм |
337 |
337 |
337 |
337 |
| Дверца горелки |
| - глубина, мм |
95 |
95 |
95 |
95 |
| - ∅ DB, мм |
110 |
110 |
110 |
130 |
| - ∅ окружности с отверстиями, мм |
150 |
150 |
150 |
170 |
| Расстояние между опорами, FL, мм |
455 |
575 |
695 |
815 |
| Вес нетто2), кг |
227 |
272 |
317 |
362 |
| Объем воды, л |
61 |
73 |
85 |
97 |
| Объем газа, л |
68,8 |
85,1 |
101,4 |
117,7 |
| Температура дымовых газов 3), °C |
160-198 |
| Необходимый напор (тяга), Па |
0 |
| Весовой поток дымовых газов |
| Дизтопливо |
| - част.нагрузка 60 %, кг/с |
0,0229 |
| - полная нагрузка, кг/с |
0,032-0,042 |
| Газ |
| - част.нагрузка 60 %, кг/с |
0,0229 |
| - полная нагрузка, кг/с |
0,032-0,042 |
| Содержание CO2 |
| - дизтопливо, % |
13 |
| - газ, % |
10 |
| Сопротивление газоотводящего тракта, мбар |
0,30-0,42 |
0,16-0,35 |
0,25-0,46 |
0,35-0,71 |
| Допустимая температура подающей линии 4), °C |
120 |
| Допустимое избыточное рабочее давление, бар |
4 |
| Сертификат № по Правилам эксплуатации приборов, работающих под давлением |
Z-FDK-MUC-00-318-302-24 |
Примечания:
1) Для котлов типоразмеров 78-95 поставка возможна в разобранном виде отдельными секциями
2) Вес с упаковкой примерно на 6-8 % больше.
3) По DIN EN 303
4) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
|
