Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики
Типоразмер котла |
230 |
310 |
410 |
530 |
690 |
Номинальная теплопроизводительность, кВт |
181-230 |
231-310 |
311-410 |
411-530 |
531-690 |
Тепловая мощность сжигания, кВт |
193-249 |
246-335 |
331-443 |
437-573 |
559-746 |

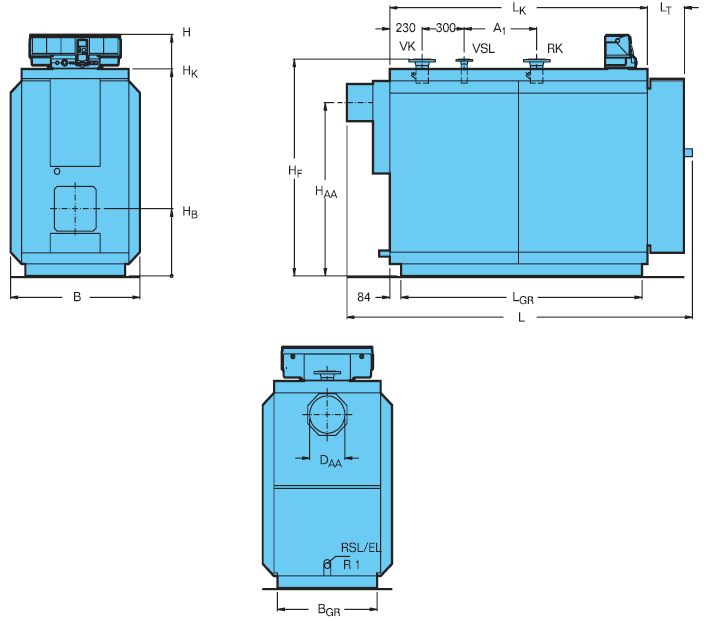

Длина |
- L, мм |
2396 |
2396 |
2615 |
2615 |
2651 |
- LK, мм |
1835 |
1835 |
2015 |
2015 |
2015 |
Ширина, B, мм |
920 |
920 |
1015 |
1015 |
1100 |
Высота |
- H, мм |
1615 |
1615 |
1713 |
1713 |
2050 |
- HK, мм |
1385 |
1385 |
1483 |
1483 |
1820 |
Габаритные размеры |
- длина, мм |
2396 7) |
2396 7) |
2615 7) |
2615 7) |
2651 7) |
- ширина, мм |
710 |
710 |
805 |
805 |
890 |
Опорная рама |
- LGR, мм |
1716 |
1716 |
1895 |
1895 |
1895 |
- BGR, мм |
710 |
710 |
805 |
805 |
890 |
Выход дымовых газов |
- ∅ DAA, DN |
248 |
248 |
248 |
248 |
297 |
- HAA, мм |
1115 |
1115 |
1230 |
1230 |
1488 |
Камера сгорания |
- длина, мм |
1650 |
1650 |
1830 |
1830 |
1830 |
- ø, мм |
500 |
500 |
600 |
600 |
700 |
Дверца горелки |
- LT, мм |
235 |
235 |
275 |
275 |
310 |
- HB, мм |
450 |
450 |
487 |
487 |
569 |
Труба горелки, мин. глубина, мм |
280 |
280 |
320 |
320 |
355 |
Подающая линия котла1), VK, DN |
80 |
80 |
100 |
100 |
125 |
Обратная линия котла1), RK, DN |
80 |
80 |
100 |
100 |
125 |
Подающая предохранительная линия2), VSL, DN |
32 |
32 |
50 |
50 |
50 |
Фланец VK/VSL/RK |
- HF, мм |
1480 |
1480 |
1577 |
1577 |
1898 |
- A1, мм |
516 |
516 |
695 |
695 |
696 |
Вес3), кг |
889 |
927 |
1199 |
1247 |
1564 |
Объем воды, л |
717 |
702 |
803 |
774 |
1158 |
Объем газа, л |
443 |
454 |
666 |
691 |
971 |
Температура дымовых газов 4) |
- частич. нагрузка 60%, °C |
139 |
141 |
134 |
137 |
141 |
- полная нагрузка, °C |
157-180 |
157-187 |
151-179 |
154-179 |
157-188 |
Весовой поток дымовых газов |
Дизельное топливо |
- частич. нагрузка 60%, кг/с |
0,0628 |
0,0845 |
0,1121 |
0,1452 |
0,1889 |
- полная нагрузка5), кг/с |
0,0819-0,1057 |
0,1044-0,1422 |
0,1405-0,1880 |
0,1855-0,2432 |
0,2373-0,3167 |
Газ |
- частич. нагрузка 60%, кг/с |
0,0631 |
0,0848 |
0,1125 |
0,1457 |
0,1896 |
- полная нагрузка5), кг/с |
0,0822-0,1061 |
0,1048-0,1427 |
0,1410-0,1867 |
0,1862-0,2441 |
0,2381-0,3178 |
Содержание CO2 |
- дизтопливо, % |
13 |
- газ, % |
10 |
Необходимый напор (тяга), Па |
0 |
Сопротивление газоотводящего тракта, мбар |
1,20-2,00 |
1,15-2,35 |
1,55-3,00 |
1,85-3,35 |
2,15-4,05 |
Допустимая температура подающей линии 6), °C |
120 |
Допустимое избыточное рабочее давление, бар |
5 |
Сертификат по DGRL |
Z-FDK-MUL-01-318-302-16 |
Знак CE, идент. номер изделия |
CE-0085-AR 0449 |
Примечания:
1) Фланец по DIN 2631
2) Фланец по DIN 2633
3) Вес с обшивкой котла и теплоизоляцией
4) По DIN EN 303 Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 6 K
5) Данные для полной нагрузки относятся к верхней и нижней границе диапазона номинальной теплопроизводительности
6) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально-возможная температура подающей линии = 100 - 18 = 82 °C
7) Уменьшенная длина по запросу
|
