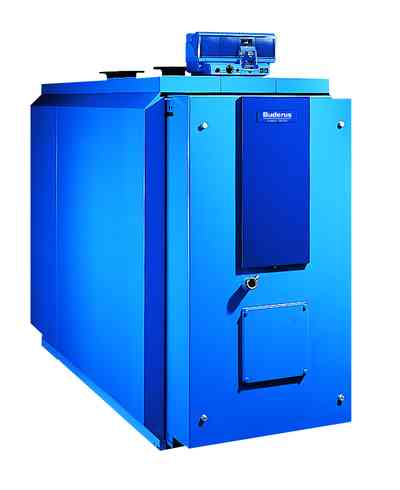

Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики
Типоразмер котла |
670 |
830 |
1020 |
1260 |
1575 |
1950 |
Номинальная теплопроизводительность, кВт |
670 |
830 |
1020 |
1260 |
1575 |
1950 |
Тепловая мощность сжигания, кВт |
732 |
907 |
1115 |
1377 |
1721 |
2131 |

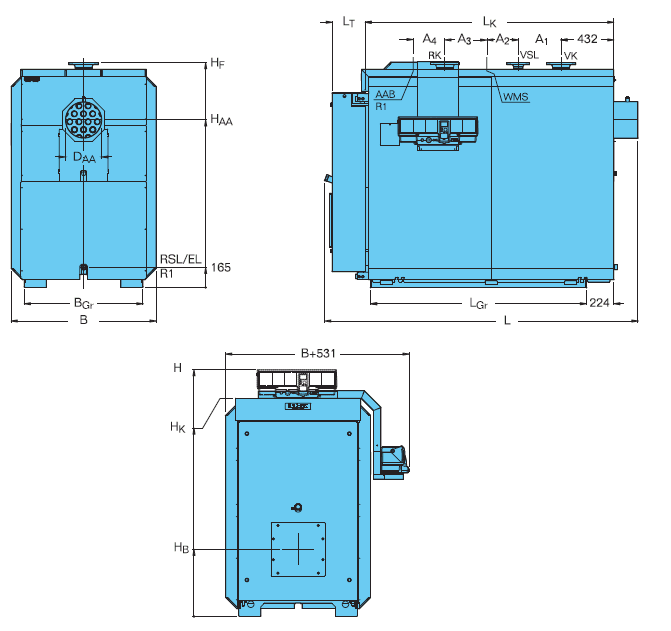

Длина |
- L, мм |
2498 |
2498 |
2834 |
2834 |
3066 |
3276 |
- LK, мм |
2003 |
2003 |
2321 |
2321 |
2513 |
2723 |
Ширина, B, мм |
1186 |
1186 |
1386 |
1386 |
1556 |
1556 |
Высота |
- H, мм |
2015 |
2015 |
2160 |
2160 |
2426 |
2426 |
- HK, мм |
1785 |
1785 |
1930 |
1930 |
2196 |
2196 |
Габаритные размеры |
- длина, мм |
2129 |
2129 |
2447 |
2447 |
2641 |
2651 |
- ширина, мм |
970 |
970 |
1170 |
1170 |
1340 |
1340 |
Опорная рама |
- LGR, мм |
1766 |
1766 |
2084 |
2084 |
2276 |
2488 |
- BGR, мм |
970 |
970 |
1170 |
1170 |
1340 |
1340 |
Выход дымовых газов |
- ∅ DAA, [DN] мм |
297 |
297 |
357 |
357 |
397 |
397 |
- HAA, мм |
1370 |
1370 |
1480 |
1480 |
1666 |
1666 |
Камера сгорания |
- длина, мм |
1680 |
1830 |
2170 |
2170 |
2380 |
2590 |
- ø, мм |
685 |
685 |
784 |
784 |
882 |
882 |
Дверца горелки |
- LT, мм |
314 |
314 |
329 |
329 |
369 |
369 |
- HB, мм |
550 |
550 |
585 |
585 |
625 |
625 |
Труба горелки, мин. глубина, мм |
330 |
330 |
345 |
345 |
385 |
385 |
Подающая линия котла, VK, DN |
125 |
125 |
150 |
150 |
150 |
200 |
Обратная линия котла, RK, DN |
125 |
125 |
150 |
150 |
150 |
200 |
Подающая предохранительная линия, VSL, DN |
65 |
65 |
65 |
80 |
80 |
80 |
Фланец VK/VSL/RK |
- HF, мм |
1840 |
1840 |
1985 |
1985 |
2251 |
2251 |
- A1, мм |
350 |
350 |
350 |
350 |
350 |
350 |
- A2, мм |
250 |
250 |
350 |
350 |
350 |
350 |
- A3, мм |
350 |
350 |
350 |
350 |
350 |
350 |
- A4, мм |
250 |
250 |
470 |
470 |
660 |
870 |
Вес нетто1), кг |
1740 |
1790 |
2480 |
2580 |
3500 |
3890 |
Объем воды, л |
1200 |
1115 |
1743 |
1705 |
2589 |
2786 |
Объем газа, л |
871 |
955 |
1459 |
1489 |
2106 |
2315 |
Температура дымовых газов |
- частич. нагрузка 60%2), °C |
145 |
- полная нагрузка, °C |
196 |
Весовой поток дымовых газов |
Дизельное топливо |
- частич. нагрузка 60%, кг/с |
0,188 |
0,227 |
0,279 |
0,351 |
0,439 |
0,688 |
- полная нагрузка, кг/с |
0,314 |
0,388 |
0,473 |
0,586 |
0,731 |
1,145 |
Газ |
- частич. нагрузка 60%, кг/с |
0,189 |
0,233 |
0,280 |
0,353 |
0,440 |
0,544 |
- полная нагрузка, кг/с |
0,315 |
0,389 |
0,475 |
0,588 |
0,734 |
0,907 |
Содержание CO2 |
- дизтопливо, % |
13 |
- газ, % |
10 |
Необходимый напор (тяга), Па |
0 |
Сопротивление газоотводящего тракта, мбар |
5,8 |
6,5 |
7,2 |
8,0 |
8,9 |
9,7 |
Допустимая температура подающей линии 3), °C |
120 |
Допустимое избыточное рабочее давление (котел), бар |
6 |
Примечания:
1) Вес с упаковкой больше примерно на 6-8% больше
2) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 12 K
3) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально-возможная температура подающей линии = 100 - 18 = 82 °C
|
