Описание
Современная универсальная концепция котла
Низкий уровень шума в рабочем режиме
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики

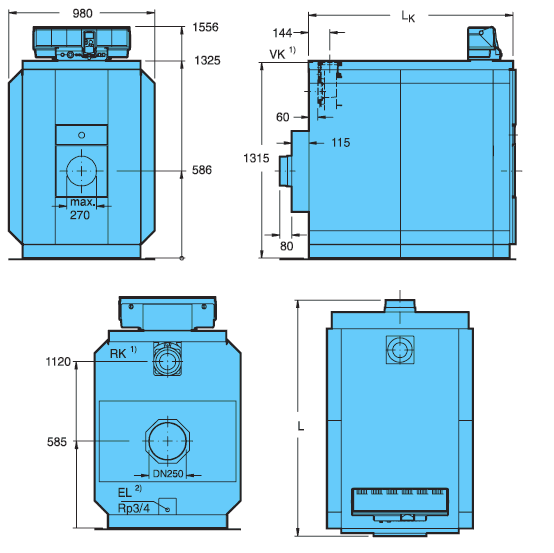

1) Присоединительный фланец в соответствии с заказом с переходом на DN 100, DN 80 или DN 65
2) Заполнять котел и установку нужно через специальный штуцер на трубе обратной линии
| Типоразмер котла |
240 |
295 |
350 |
400 |
455 |
510 |
| Секции котла, шт. |
7 |
8 |
9 |
10 |
11 |
12 |
| Номинальная теплопроизводительность, кВт |
201-240 |
241-295 |
296-350 |
351-400 |
401-455 |
456-510 |
| Тепловая мощность сжигания, кВт |
215,6-259,7 |
257,8-319,0 |
316,6-377,1 |
374,6-429,6 |
428,4-489,2 |
488,2-547,8 |
| Длина |
| - L, мм |
1580 |
1750 |
1920 |
2090 |
2260 |
2430 |
| - Lk, мм |
1360 |
1530 |
1700 |
1870 |
2040 |
2210 |
| Габаритные размеры |
| - секция котла, мм |
Ширина 835/высота 1315/глубина 170 |
| - котловой блок, мм |
Ширина 835/высота 1315/длина LK |
| Камера сгорания |
| - длина, мм |
1165 |
1335 |
1505 |
1675 |
1845 |
2015 |
| - ∅, мм |
515 |
515 |
515 |
515 |
515 |
515 |
| Дверца горелки, глубина, мм |
142 |
| Вес нетто1), кг |
1270 |
1430 |
1590 |
1753 |
1900 |
2060 |
| Объем воды, л |
258 |
294 |
330 |
366 |
402 |
438 |
| Объем газа, л |
421 |
487 |
551 |
616 |
681 |
745 |
| Температура дымовых газов 2) |
| - част.нагрузка 60 %, °С |
138 |
138 |
140 |
129 |
130 |
140 |
| - полная нагрузка, °С |
164-183 |
161-183 |
161-177 |
157-171 |
159-172 |
164-174 |
| Массовый поток дымовых газов |
| Дизтопливо |
| - част.нагрузка 60 %, кг/с |
0,0647 |
0,080 |
0,094 |
0,108 |
0,123 |
0,137 |
| - полная нагрузка3), кг/с |
0,092-0,110 |
0,109-0,135 |
0,134-0,160 |
0,159-0,182 |
0,182-0,208 |
0,207-0,233 |
| Газ |
| - част.нагрузка 60 %, кг/с |
0,065 |
0,080 |
0,095 |
0,108 |
0,123 |
0,138 |
| - полная нагрузка3), кг/с |
0,092-0,111 |
0,110-0,136 |
0,135-0,161 |
0,160-0,183 |
0,183-0,208 |
0,208-0,233 |
| Содержание CO2 |
| - дизтопливо, % |
13 |
| - газ, % |
10 |
| Необходимый напор (тяга), Па |
0 |
| Сопротивление газоотводящего тракта, мбар |
0,5-0,6 |
1,0-1,4 |
1,1-1,6 |
2,1-2,9 |
2,5-3,3 |
2,4-3,1 |
| Допустимая температура подающей линии 4), °C |
120 |
| Допустимое избыточное рабочее давление, бар |
6 |
| Сертификат № по Правилам эксплуатации приборов, работающих под давлением |
Z-FDK-MUC-00-318-302-04 |
| Знак CE, идент. номер изделия |
CE-0461 AR 6154 |
Примечания:
1) Вес с упаковкой примерно на 6-8 % больше
2) По DIN EN 303. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 12 K
3) Данные для полной нагрузки относятся к верхней и нижней границе диапазона номинальной теплопроизводительности
4) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
|
