Описание
Современная универсальная концепция котла
Работа с пониженным уровнем шума и низкими выбросами вредных веществ
Простое и удобное управление
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание
Технические характеристики
| Типоразмер котла |
73 |
94 |
115 |
135 |
| Секции котла, шт. |
8 |
10 |
12 |
14 |
| Номинальная теплопроизводительность |
| - частич. нагрузка, кВт |
41,68 |
53,63 |
65,57 |
76,96 |
| - полная нагрузка, кВт |
73,0 |
94,0 |
115,0 |
135,0 |
| Тепловая мощность сжигания |
| - частич. нагрузка, кВт |
45,4 |
58,6 |
71,8 |
84,6 |
| - полная нагрузка, кВт |
79,5 |
102,6 |
125,7 |
148,0 |

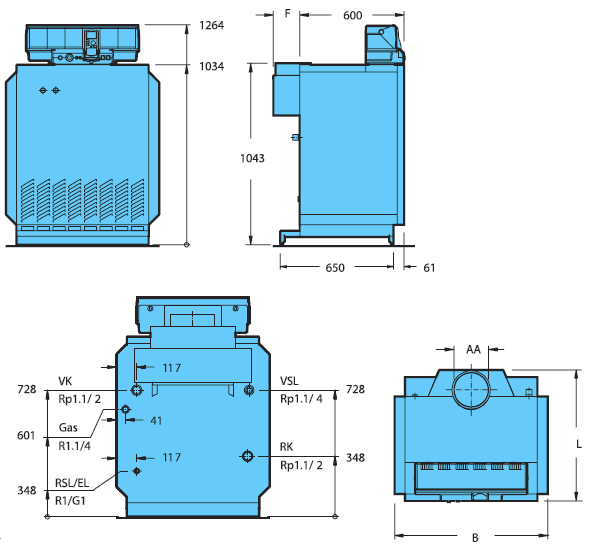

| Длина, L, мм |
750 |
775 |
800 |
800 |
| Ширина, B, мм |
880 |
1060 |
1240 |
1420 |
| Габаритные размеры котлового блока |
| - длина, мм |
700 |
700 |
700 |
700 |
| - ширина, мм |
760 |
940 |
1120 |
1300 |
| Выход дымовых газов |
| - ∅ AA, DN |
200 |
225 |
250 |
250 |
| - F, мм |
150 |
175 |
200 |
200 |
| Вес нетто1), кг |
344 |
422 |
496 |
572 |
| Объем воды, л |
35 |
43 |
51 |
59 |
| Температура дымовых газов 2) |
| - частич. нагрузка, °C |
82,7 |
85,3 |
83,0 |
95,0 |
| - полная нагрузка, °C |
111 |
118 |
117 |
132 |
| Весовой поток дымовых газов |
| - частич. нагрузка, кг/с |
0,0664 |
0,0697 |
0,0854 |
0,0911 |
| - полная нагрузка, кг/с |
0,0699 |
0,0727 |
0,0919 |
0,011 |
| Содержание CO2 |
| - частич. нагрузка, % |
2,9 |
3,3 |
3,3 |
3,6 |
| - полная нагрузка, % |
4,9 |
5,7 |
5,5 |
5,9 |
| Необходимый напор (тяга), Па |
3 |
| Допустимая температура подающей линии 3), °C |
120 |
| Допустимое избыточное рабочее давление, бар |
4 |
Примечания:
1) Вес с упаковкой больше примерно на 6-8 %
2) По DIN EN 656. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 6 K
3) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C

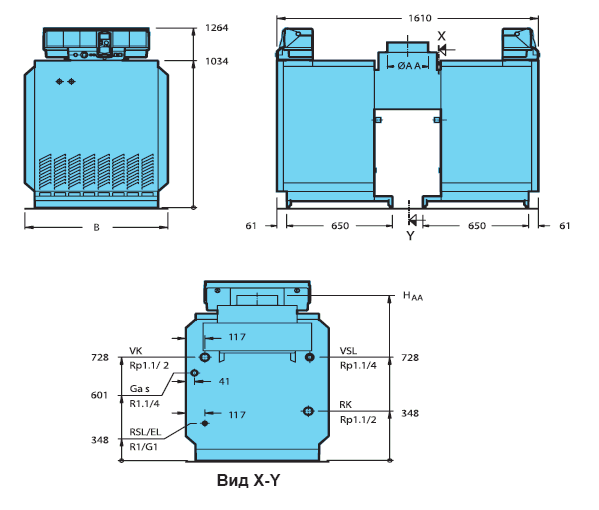

Технические характеристики (установка с двумя котлами)
| Типоразмер котла |
146 |
188 |
230 |
270 |
| Секции котла, шт. |
2 x 8 |
2 x 10 |
2 x 12 |
2 x 14 |
| Номинальная теплопроизводительность |
| - частич. нагрузка (4-ступенч. режим), кВт |
41,7 |
53,6 |
65,6 |
76,9 |
| - частич. нагрузка (2-ступенч. режим), кВт |
83,4 |
107,2 |
131,2 |
153,8 |
| - полная нагрузка, кВт |
146,0 |
188,0 |
230,0 |
270,0 |
| Тепловая мощность сжигания |
| - частич. нагрузка (4-ступенч. режим), кВт |
45,4 |
58,6 |
71,8 |
84,6 |
| - частич. нагрузка (2-ступенч. режим), кВт |
90,8 |
117,2 |
143,6 |
169,2 |
| - полная нагрузка, кВт |
159,0 |
205,2 |
251,4 |
296,0 |
| Ширина, B, мм |
880 |
1060 |
1240 |
1420 |
| Габаритные размеры котлового блока |
| - длина, мм |
700 |
700 |
700 |
700 |
| - ширина, мм |
760 |
940 |
1120 |
1300 |
| Выход дымовых газов |
| - ∅ AA, DN |
250 |
300 |
360 |
360 |
| - HAA, мм |
1162 |
1182 |
1182 |
1182 |
| Вес нетто1), кг |
688 |
844 |
992 |
1144 |
| Объем воды, л |
70 |
86 |
102 |
118 |
| Температура дымовых газов 2) |
| - частич. нагрузка (4-ступенч. режим), °C |
74 |
65 |
59 |
62 |
| - частич. нагрузка (2-ступенч. режим), °C |
92 |
85 |
79 |
92 |
| - полная нагрузка, °C |
122 |
138 |
125 |
143 |
| Весовой поток дымовых газов |
| - частич. нагрузка (4-ступенч. режим), кг/с |
0,0790 |
0,0914 |
0,1170 |
0,1142 |
| - частич. нагрузка (2-ступенч. режим), кг/с |
0,0841 |
0,1072 |
0,1374 |
0,14056 |
| - полная нагрузка, кг/с |
0,1026 |
0,1324 |
0,1696 |
0,1757 |
| Содержание CO2 |
| - частич. нагрузка (4-ступенч. режим), % |
2,1 |
2,2 |
2,1 |
2,3 |
| - частич. нагрузка (2-ступенч. режим), % |
3,5 |
3,4 |
3,4 |
3,6 |
| - полная нагрузка, % |
5,7 |
5,7 |
5,5 |
6,3 |
| Необходимый напор (тяга), Па |
3 |
| Допустимая температура подающей линии 3), °C |
120 |
| Допустимое избыточное рабочее давление, бар |
4 |
Примечания:
1) Вес с упаковкой больше примерно на 6-8 %
2) По DIN EN 656. Минимальная температура дымовых газов для расчета дымовой трубы по DIN 4705 ниже примерно на 6 K
3) Граница срабатывания (предохранительного ограничителя температуры).
Максимально возможная температура подающей линии = граница срабатывания (STB) - 18 K
Пример: граница срабатывания (STB) = 100 °C, максимально возможная температура подающей линии = 100 - 18 = 82 °C
|
